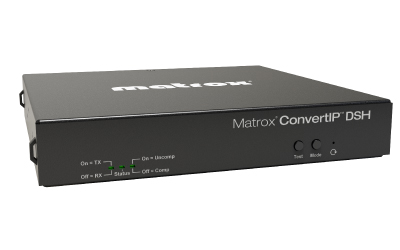

Matrox ConvertIP HDMI シリーズ

  • 変換と伝送を兼ね備えた柔軟性
  • HDMI信号をIPMX・SMPTE ST 2100・JPEG-XS・Colibri信号等と相互変換し、IP経由で送受信
  • 最大25Gbps の接続をサポート
  • SMPTE ST 2110 を介した非圧縮 4K ビデオの配信が可能
  • TAA(米国貿易協定法)準拠型番対応可能


RoHS

製品概要

あらゆる環境でIP伝送を実現する次世代伝送機器

Matrox ConvertIP シリーズは、変換(Convert)とネットワーク伝送(IP)を兼ね備え、IP設備への柔軟な移行を可能にするコンパクトなスタンドアロン型 AV Over IP 製品です。1Gbps～25GbpsのST2110/IPMXネットワーク環境に合わせた非圧縮・圧縮（JPEG-XS・ProAV Colibri ）方式を使用して、ロスの無い映像伝送を実現します。

低遅延・高品質・標準規格準拠のIP伝送を実現するConvertIPシリーズは、その信頼性の高さから、放送・Pro AV分野だけでなく、医療や防衛分野など、幅広いご用途にご活用いただけます。







医療向けソリューション

手術室の映像共有や遠隔診断、映像を用いた教育、研修など、医療現場の多様なニーズに対応します。ケーブル配線を簡素化し、衛生的で柔軟なシステム構築を可能にします。非圧縮伝送と国際標準規格対応により、将来的な拡張にも安心してご利用いただけます。

防衛・公共安全向けソリューション

監視・指揮管制・訓練環境などで求められる信頼性の高い映像伝送をサポートします。司令室での統合監視や移動型システムでの運用にも柔軟に対応します。堅牢でコンパクトな設計により現場展開時の設置性にも優れ、迅速な状況把握と意思決定を可能にします。

製品ラインナップ



製品名 型番 JAN
ConvertIP DSH CIP-DSH2 4522686011287
ConvertIP DRH CIP-DRH2 4522686011300
ConvertIP SRH CIP-SRH2 4522686011324
JPEG-XS ライセンス JPEG-XS-UPG –
ConvertIP対応電源アダプター※ EPS40W-NA 4522686011270

※PoE+対応のため、機器本体に電源アダプターは標準付属しておりません。

製品仕様

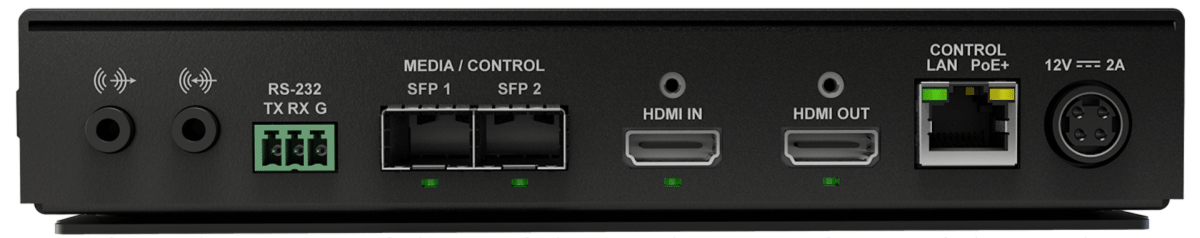

ConvertIP DSH
映像入出力 HDMI 2.1　（HDCP 1.4および2.3）
映像伝送 SFP+/10GbE , SFP28/25GbE
伝送方式 非圧縮 および 圧縮（ ProAV Colibri , JPEG-XS）

JPEG-XSは別途ライセンスの購入が必要になります

伝送方式の変更は、ファームウェアの変更にておこないます
伝送冗長 ST 2022-7
AMWA NMOS IS-04 , IS-05
管理専用ポート 100, 1000 Mbps/RJ45　(PoE+)
電源 PoE+ (管理専用ポート) , 電源アダプター (別売り)

PoE+と電源アダプターを併用して冗長構成にすることができます
その他仕様詳細 メーカーサイトをご覧ください

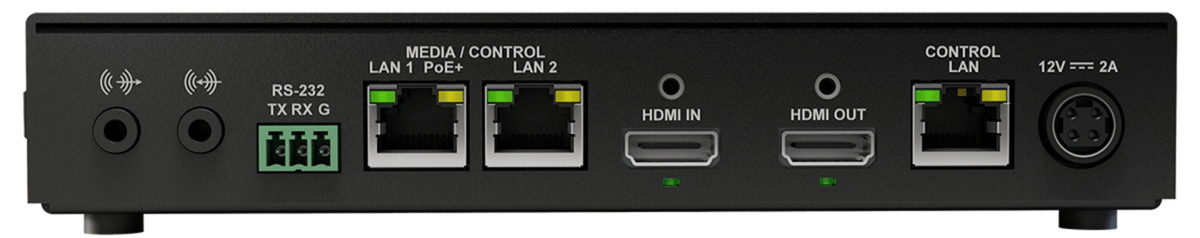

ConvertIP DRH
映像入出力 HDMI 2.1　（HDCP 1.4および2.3）
映像伝送 1, 2.5 Gbps/RJ45　2ポート　(PoE+/LAN1)
伝送方式 圧縮（ ProAV Colibri , JPEG-XS）

JPEG-XSは別途ライセンスの購入が必要になります

伝送方式の変更は、ファームウェアの変更にておこないます
伝送冗長 ST 2022-7
AMWA NMOS IS-04 , IS-05
管理専用ポート 100, 1000 Mbps/RJ45
電源 PoE+ (映像伝送/LAN1) , 電源アダプター (別売り)

PoE+と電源アダプターを併用して冗長構成にすることができます
その他仕様詳細 メーカーサイトをご覧ください

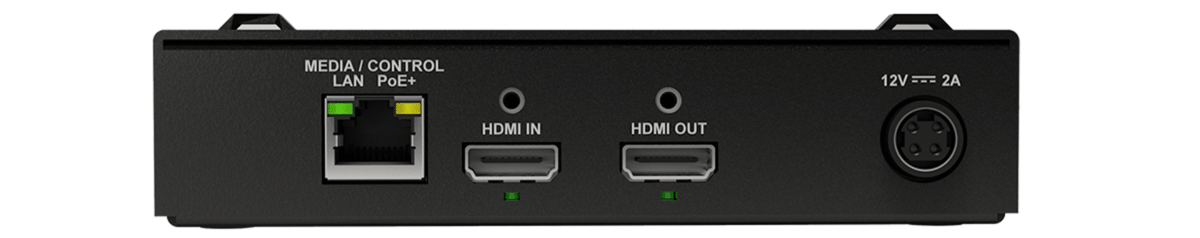

ConvertIP SRH
映像入出力 HDMI 2.1　（HDCP 1.4および2.3）
映像伝送兼管理ポート 1, 2.5 Gbps/RJ45　(PoE+)
伝送方式 圧縮（ ProAV Colibri , JPEG-XS）

JPEG-XSは別途ライセンスの購入が必要になります

伝送方式の変更は、ファームウェアの変更にておこないます
AMWA NMOS IS-04 , IS-05
電源 PoE+ (管理ポート) , 電源アダプター (別売り)

PoE+と電源アダプターを併用して冗長構成にすることができます
その他仕様詳細 メーカーサイトをご覧ください

デイジーチェーン機能（ConvertIP DSHのみ対応）

マルチディスプレイおよびモニタリング環境をシンプルに

ConvertIP DSHモデルは、デイジーチェーン機能により、モニタリング能力を拡張しながら総所有コスト(TCO）を削減できます。

  • ネットワークポート数を削減：ご使用のスイッチの1つのネットワークポートから複数のディスプレイを制御できます。
  • スケーラブルなビデオウォール構築：1本の光ファイバーケーブルで、ご用途に合わせて異なるコンテンツを各ディスプレイに表示できます。
  • 10Gまたは25Gネットワーク上での圧縮／非圧縮ストリーム対応
  • ポート使用数、SFP、光ファイバーの削減によりTCOを低減
  • ST 2022-7準拠の冗長機能を内蔵し、ネットワーク障害時も継続運用が可能

統合型クアッドスプリットマルチビューア機能（ConvertIP DSHのみ対応）

ConvertIP DSHモデルは、高性能なマルチビュー機能を搭載しており、1画面に最大4つのHD信号を表示できます。圧縮／非圧縮のIPストリームの両方に対応し、出力はFull HDまたは高精細な4K解像度で設定可能です。

  • 受信機（RX）専用機能です
  • マルチビューモードにおいては、1080i（インターレース）入力はサポートされていません

IP to IP ブリッジング（Gateway Mode）機能　（ConvertIP DSHのみ対応）

ConvertIP DSHはIPビデオゲートウェイ機能により、異なるIPビデオプロトコルやフォーマットの間で、信号をベースバンド（HDMIやSDI）に戻すことなく、ネットワーク上で非圧縮および圧縮、SMPTE 2110信号とIPMX信号間のシームレスな変換を実現します。
エンコーダーモード: 非圧縮ビデオを受信し、圧縮ビデオに変換して送信します。
デコーダーモード: 圧縮ビデオを受信し、非圧縮ビデオに変換して送信します。

変換例：
SMPTE ST 2110-20 <–> SMPTE ST 2110-22
SMPTE ST 2110-20 <–> IPMX（PTPあり/なし）
SMPTE ST 2110-22 <–> IPMX（PTPあり/なし）
非圧縮IPMX <–> 圧縮IPMX
*Gateway Modeへの変更は、ファームウェアの変更にておこないます

対応オープン規格「SMPTE ST 2110」と「IPMX」について

SMPTE ST 2110とは

利便性・多様性の高いIPネットワークを使用した映像伝送を行うためにSMPTE（米国映画テレビ技術者協会）が主体となりつくられた映像伝送の標準規格です。
映像・音声・アンシナリーデータをそれぞれに分けて伝送する特徴を持ち、それぞれでの規格化がされています。

ST 2110-10  System Timing and Definitions
ST 2110-20  Uncompressed Active Video
ST 2110-21 Traffic shaping and network delivery
ST 2110-22  Constant Bit-Rate Compressed Video
ST 2110-30 Audio transport, based on AES67
ST 2110-31 Transport of AES3 formatted audio
ST 2110-40 Transport of ancillary data
ST 2059 PTP synchronize video equipment
ST 2022-7  Seamless Protection Switching



IPMX（Internet Protocol Media Experience）とは

IPMXは、放送業界で普及している SMPTE ST 2110 および AMWA NMOS の仕様に基づいたProAV向けの規格です。ST 2110ベースのスタジオや中継車などの設備との運用性が高く、モニタリングの拡張やコスト削減にとても効果的です。

IPMXは、4:4:4 カラーの4K60pを含む圧縮および非圧縮のビデオとオーディオを、標準の 1G ネットワーク上で非常に低い遅延で転送および制御するように設計されています。また、HDMIのサポートに加えて、HDCPコンテンツの伝送、JPEG XS ビデオコーディングのサポートもしています。

詳しくは、AIMS IPMXのホームページをご確認ください。https://ipmx.io/ipmx-home/
