- 7Uラックマウント/VESA100x100mm対応
- HDMI・SDI・DVI-I（VGA）・コンポジット入力信号に対応
- ループアウト端子搭載
- 詳細な設定・調整
- 価格： オープン
製品概要

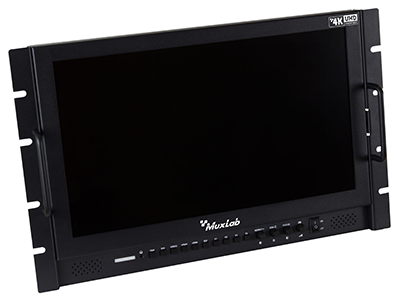

19インチ・7Uスペースにラックマウント可能な17.3インチIPS液晶ディスプレイ搭載のプレビューモニターです。HDMI（最大4K30p）・SDI（最大3G-SDI）・DVI-I、コンポジットと音声入力に対応します。
シーン毎に詳細な設定（センターマーカー、表示領域の設定、モノクロ表示、フォーカスアシスト、アスペクト比、画面反転、画面フリーズ、色温度の設定）も可能です。
製品ラインナップ
-
-
4K30p対応HDMI/3G-SDI 17.3インチモニター
型番：MUX-PV500842
-
-
製品の特長
7Uラックマウント/VESA100x100mm対応
19インチラックの7Uスペースに対応し、ラックマウントが可能です。
また、背面にはVESA100×100mmのネジ穴があり、市販の金具を使用して壁掛けやスタンド設置にも対応します。
マルチフォーマット入出力
HDMI、SDI、DVI-I、コンポジット入力端子を1系統ずつ搭載し、4K30pまでのHDMI、3G/HD/SD-SDI、1920×1200までのDVIまたはVGA、コンポジットの入力信号に対応します。
また、ループアウト端子もHDMI、SDI、コンポジットに1系統ずつ搭載しており、同一入力信号をパススルー出力できます。
DVI-Iにはループアウト端子は搭載されていません。
詳細な設定・調整
センターマーカー、表示領域の設定、モノクロ表示、フォーカスアシスト、アスペクト比、画面反転、画面フリーズ、色温度の設定などシーンごとに詳細な設定や調整ができます。
製品仕様
| 型番 | MUX-PV500842 |
|---|---|
| JAN | 4522686011034 |
| パネルサイズ | 17.3インチ |
| パネルタイプ | IPS LCD |
| 解像度 | 1920 x 1080 |
| バックライト | LED |
| ドットピッチ | 0.1989（W）x 0.1989（H）mm |
| アスペクト比 | 16:9 |
| 輝度 | 300cd/㎡ |
| コントラスト | 700:1 |
| 視野角 | 89°/ 89°（L/R） 89°/ 89°（U/D） |
| 入力信号 | HDMI / 3G-SDI / YPbPr / Video / Audio(L/R) / DVI-I(VGA) |
| 出力信号 | HDMI / 3G-SDI / YPbpr / Video |
| ヘッドフォン出力 | ミニステレオ 3.5mm （FRONT） |
| HDMIサポートフォーマット | 480i / 480p / 576i / 576p |
| 720p（60/59.94/50/30/29/25/24/23.98） | |
| 1080i（60/59.94/50） | |
| 1080p（60/59.94/50/30/29.97/25/24/23.98） | |
| 4K 3840x2160p（30/29.97/25/24/23.98Hz） | |
| 4096x2160p （24Hz） | |
| SDIサポートフォーマット | 720p（60/59.94/50/30/29/25/24/23.98） |
| 1080i（60/59.94/50） | |
| 1080p（60/59.94/50/30/29.97/25/24/24sF/23.98/23.98sF） | |
| HDCP | 1.4 対応 |
| 入出力端子（モニター１面あたり） | HDMI IN x1 / OUT x1 |
| SDI（BNC）IN x1 / OUT x1 | |
| BNC IN x1 / OUT x1（CVBS） | |
| RCA L x1 / R x1（IN） | |
| Y IN x1 / OUT x1 | |
| Pb IN x1 / OUT x1 | |
| Pr IN x1 / OUT x1 | |
| DVI-I / VGA x1（INのみ） | |
| 3.5mm ミニジャック x1（OUT）（FRONT） | |
| ミニUSBコネクター x1 | |
| 入出力端子（ユニット全体） | DB15 x1（タリーライト制御用） |
| 2.1mm 電源コネクター x1（付属ACアダプター専用） | |
| 4ピン XLRコネクター x1（外部電源用） | |
| LANコネクター x1 | |
| 入力電圧 | DC9.0～24V |
| 電源 | 12V,3A |
| 最大消費電力 | 26W |
| 動作環境温度・湿度 | 0～50℃ / 0～95％（結露なきこと） |
| 保管環境温度・湿度 | -20～60℃/ 0～95％（結露なきこと） |
| 認証 | CE、FCC、RoHS |
| 外形寸法（突起物含まず） | 481.6（幅）x 297（高さ） x 30（奥行き）mm |
| 重量 | 3.4kg |
| 製品保証期間 | 2年 |
製品画像
フロントパネル
| ① | [タリーライト] | スイッチ制御によってLEDが点灯します。 |
| ② | [3.5mm ステレオミニジャック] | ヘッドフォン等を接続します。 |
| ③ | [VGA]ボタン | 入力ソースをVGAに切り替えます。 |
| ④ | [DVI]ボタン | 入力ソースをDVIに切り替えます。 |
| ⑤ | ［CVBS］ボタン | 入力ソースをCVBSに切り替えます。 |
| ⑥ | ［YPbPr］ボタン | 入力ソースをYPbPrに切り替えます。 |
| ⑦ | ［HDMI］ボタン | 入力ソースをHDMIに切り替えます。 |
| ⑧ | ［SDI］ボタン | 入力ソースをSDIに切り替えます。 |
| ⑨ | ［F1］ボタン | フィクション1（F1）として使用します。通常は、ボタンを押すとアスペクトの切り替えができます。 |
| ⑩ | [F2]ボタン | フィクション2（F2）として使用します。通常は、ボタンを押すと画面反転の切り替えができます。 |
| ⑪ | [F3]ボタン | フィクション3（F3）として使用します。通常は、ボタンを押すとズームの切り替えができます。 |
| ⑫ | [F4]ボタン | フィクション4（F4）として使用します。通常は、ボタンを押すとモノクロの切り替えができます。 |
| ⑬ | [FREEZE]回転ダイヤル・ボタン | ボタンを押すとフリーズのON/OFF設定ができます。左右に回すと音量の調整ができます。 |
| ⑭ | [ESC]回転ダイヤル・ボタン | ボタンを押すと前の画面に戻ります。左右に回すとバックライトの調整ができます。 |
| ⑮ | [FOCUS]回転ダイヤル・ボタン | ボタンを押すと前のピーキングのON/OFF設定ができます。左右に回すとコントラストの調整ができます。 |
| ⑯ | [Menu/↑↓]回転ダイヤル・ボタン | ボタンを押すと設定メニューを開始します。左右に回すとカーソルが上下に移動します。 |
| ⑰ | [ON/OFF]スイッチ | ディスプレイの電源のオン、オフを行います。 |

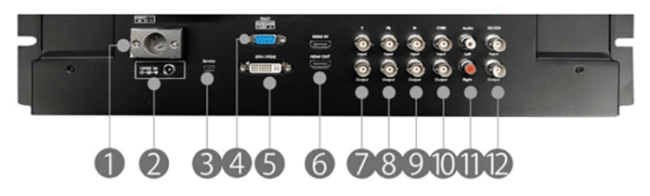

リアパネル

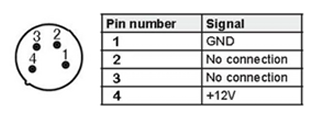

| ① | 4ピンXLR DC12V IN | 12Vの外部電源を使用するときに接続します。ピンアサインは、以下をご参照ください。 |
| ② | DC IN | 付属のACアダプターを接続します。通常は、電源としてこちらを使用します。 |
| ③ | USB UPGRADE | ファームウェアの更新に使用します。（通常は使用しません） |

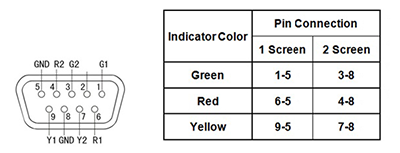

| ④ | TALLY | スイッチを接続して、タリ―ライトを緑・赤・黄のいずれかの色で転倒させることができます（※GPIOではありません）。ピンアサインは以下をご参照ください。
|
| ⑤ | VGA/DVI | VGA/DVIの入力 |
| ⑥ | HDMI | HDMIの入出力 |
| ⑦ | Y | Yの入出力 |
| ⑧ | Pb | Pbの入出力 |
| ⑨ | Pr | Prの入出力 |
| ⑩ | CVBS | CVBS（コンポジット）の入出力 |
| ⑪ | AUDIO | アナログ音声の入力（L/R） |
| ⑫ | 3G/SDI | 3G/SDIの入出力 |
