BrigthSign & GeoBox 組み合わせ事例

  • 2面マルチ(ヨコ)
  • 2面マルチ(タテ)
  • 3面マルチ(ヨコ)
  • 4面マルチ(ヨコ)
  • 4面マルチ(田の字)
  • 9面マルチ

  •

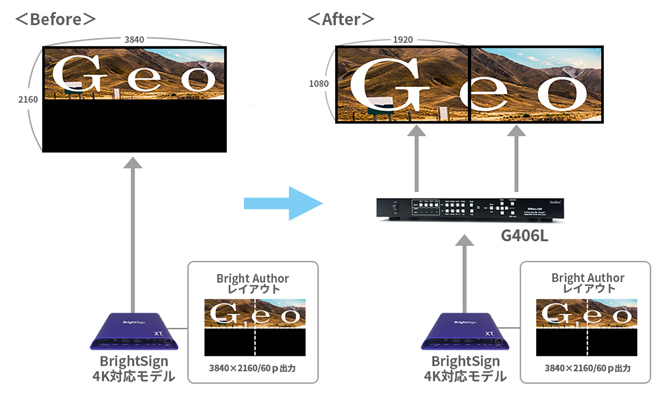

    2面マルチ(ヨコ)

    <同期再生の精度を気にする方、運用を少しでも簡素化したい方にオススメの事例>



    上半分を表示したいコンテンツ、下半分を黒色の4Kコンテンツを制作します。または、BrightAuthor(ブライトオーサー、BrightSign専用のオーサリングソフト)のレイアウト項目で、上半分だけコンテンツエリアを設定します。G406Lを併用することで、上半分のコンテンツを左右にそれぞれフルHD(1080p)で切り出しマルチモニター表示を実現します。

    ▶対応製品:BrightSignシリーズ, G406L

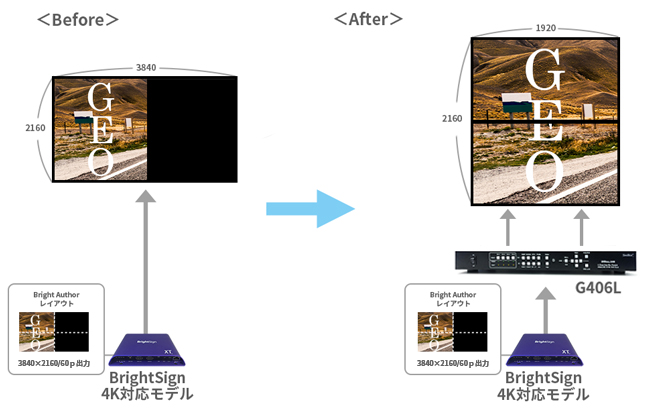

    2面マルチ(タテ)

    <同期再生の精度を気にする方、運用を少しでも簡素化したい方にオススメの事例>





    左半分を表示したいコンテンツ、右半分を黒色の4Kコンテンツを制作します。または、BrightAuthorのレイアウト項目で、左半分だけコンテンツエリアを設定します。G406Lを併用することで、上半分のコンテンツを左右にそれぞれフルHD(1080p)で切り出しマルチモニター表示を実現します。

    ▶対応製品:BrightSignシリーズ,G406L





    3面マルチ(ヨコ)

    <同期再生の精度を気にする方、運用を少しでも簡素化したい方にオススメの事例>





    720p
    BrightAuthorのレイアウト項目でタテ2160の1/3にあたる720サイズの表示したいコンテンツを真ん中に配置し、残りの2/3エリアを黒色の4Kコンテンツを制作します。G406Lの画面構成を3×3(ヨコxタテ)に設定して、表示したいコンテンツ部分のみを切り出してマルチモニター表示を実現します。

    フルHD
    BrightAuthorのレイアウト項目で1920×1080ゾーンを3つ作成し、それぞれのゾーンにフルHDコンテンツを割り当てます。G406Lの画面構成を2×2(ヨコxタテ)に設定して、表示したいコンテンツ部分のみを切り出してマルチモニター表示を実現します。


    ▶対応製品:BrightSignシリーズ, G-406L





    4面マルチ(ヨコ)

    <大画面マルチスクリーンをシンプルな構成で実現可能な事例>





    上半分を表示したいコンテンツ、下半分を黒色の4Kコンテンツを2つ制作します。または、BrightAuthorのレイアウト項目で、上半分だけコンテンツエリアを設定します。同一ネットワーク環境下にBrightSign2台を設置して、同期再生の設定を行います。 G406Lを併用することで、コンテンツをそれぞれフルHD(1080P)で切り出し8K/1Kのマルチモニター表示を実現します。

    ▶対応製品:BrightSignシリーズ, G406L

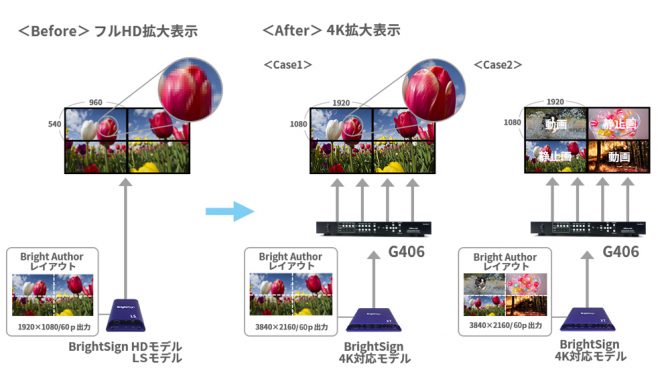

    4面マルチ(田の字)

    <高精細表示、コンテンツ切替の要求に応える事例>



    1つの映像を複数の表示機器にまたいで表示する場合、多くの機器は4K入力には対応していないため、例示のようにフルHD(1920×1080)で入力することになり、1画面あたり960×540の精細さに欠けた表示になります。G406を併用することで4K入力が可能になり、1面あたり1920×1080のフルHDで高精細に表示をすることができます。また、BrightAuthorのレイアウト、スイッチプレゼンテーション機能を使用することでCase1とCase2を切替えて表示することもできます。

    ▶対応製品:BrightSignシリーズ, G406

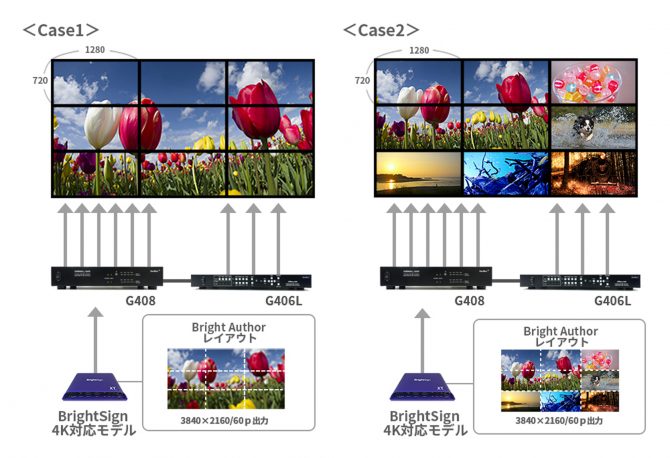

    9面マルチ

    <シンプルな構成で9面マルチを実現する事例>



    1台のBrightSignから4Kコンテンツを出力して、1台のG408とG406Lに入力します。1面あたりのコンテンツ解像度が1280×720となりますが、G408とG406Lのスケーリング機能で1面あたり最大解像度1920×1200出力できるため、精細表示を保持できます。BrightAuthor(ブライトオーサー)のレイアウト項目で9分割、スイッチプレゼンテーション設定することで、例示のCase1とCase2を切替える演出も可能です。

    ▶対応製品:BrightSignシリーズ, G408,G406L
