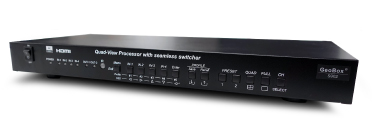

GeoBox S902 画面合成機能付き4K HDMIシームレススイッチャー（4入力2出力）
  • HDMI 4K60p（4:4:4）入出力に対応
  • 最大4系統入力の画面合成、分割が可能
  • 各ウインドウのサイズ・位置を自由にレイアウト
  • 入力画像のクリッピング
  • シームレス切り替え＆多彩なトランジション機能を搭載
  • デインターレース処理
  • ボタン、リモコン、RS-232、USB、ネットワーク(TCP/IP）経由による外部制御

RoHS

製品概要

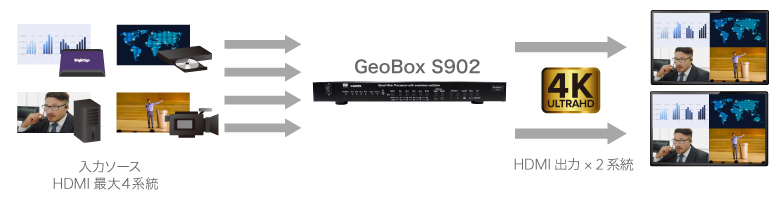

S902は、HDMI4入力2出力に対応するシームレススイッチャーです。
4K60p(4:4:4)入出力に対応し、最大4つの映像信号を1画面に合成してディスプレイに表示します。プリセット登録した表示レイアウトの切り替えは、黒画面を挟むことなくシームレスに行えます。入力画像のクリッピング、各ウインドウのサイズ、位置、重なり方を自由に設定することが可能です。

製品ラインナップ

製品名 型番 JAN
画面合成機能付き4K HDMIシームレススイッチャー
（4入力2出力）		 S902 4710495240534

主な機能

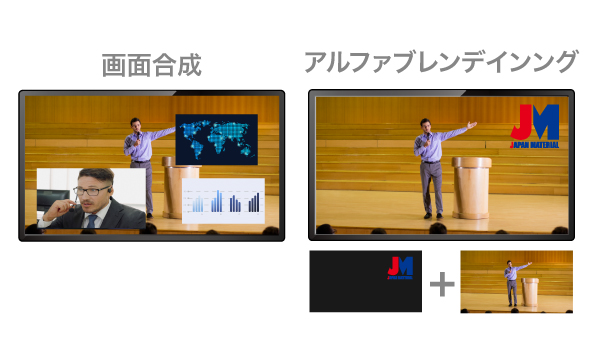

  • 画面合成＆フリーレイアウト

    クリックで拡大

    最大4つの入力ソースを1つの画面に合成して表示できます。各ウインドウのサイズ、位置、重なり方を自由に設定することが可能です。

    ▶参考：設定動画「表示レイアウトの設定」

  • 画面分割

    クリックで拡大

    最大4つの入力ソースを1つの画面に分割して表示できます。各ウインドウのサイズ、位置を自由に設定することが可能です。

  • シームレス切り替え＆多彩なトランジション

    クリックで拡大

    プリセット登録した表示レイアウトへの切り替えは、黒画面を挟むことなくシームレスに行えます。切り替えの際は、フェード・ワイプ・ディゾルブのトランジション効果を付加することができます。
    ※画面合成・分割の表示レイアウトへ遷移する際は、ワイプ・ディゾルブ効果は無効

    ▶参考：設定動画「トランジションの設定」

  • 入力画像のクリッピング

    クリックで拡大

    入力画像の任意のエリアをクリッピング(切り出し）できます。

    ▶参考：設定動画「クロップの設定」

  • 反転表示

    クリックで拡大

    ウインドウごとにオリジナル映像の反転（左右、上下、左右+上下）表示が可能です。

  • プリセット登録＆呼び出し

    クリックで拡大

    単画面や合成画面などの表示レイアウトを最大20パターン登録できます。登録済パターンを本体パネルボタン、リモコン、RS-232、LAN（TCP/IP）から呼び出しできます。
    ▶参考：表「登録パターン数」

  • 2つの出力端子から同一映像表示/個別表示



    クリックで拡大


    各ウインドウの表示順序を出力端子ごとに変更できるため、２つのHDMI出力端子から同一の映像ソースをディスプレイに表示、または各出力端子から任意のHDMI入力ソースをそれぞれディスプレイに表示（個別表示）できます。さらにPinP表示も可能です。
    ▶参考：設定動画「2出力の設定」

  • EDIDエミュレート



    クリックで拡大


    各入力に対してEDID設定が可能です。12種類のプリセットEDIDより選択可能です。

  • 多彩な制御



    クリックで拡大


    ボタン、リモコン、RS-232、TCP/IP、Web GUI（ネットワークまたはUSB接続）経由による外部制御ができます。
    GeoBoxプロファイル切り替え専用リモコン P-100を使用すれば、S902本体に保存した最大20個のプロファイルデータを、ワンプッシュで呼び出すことが可能です。

各種設定についての解説動画

S902の各種設定方法を動画でご紹介しています。　※動画はYouTubeにリンクしています。
①トランジションの設定
②表示レイアウトの設定
③2出力の設定
④クロップの設定

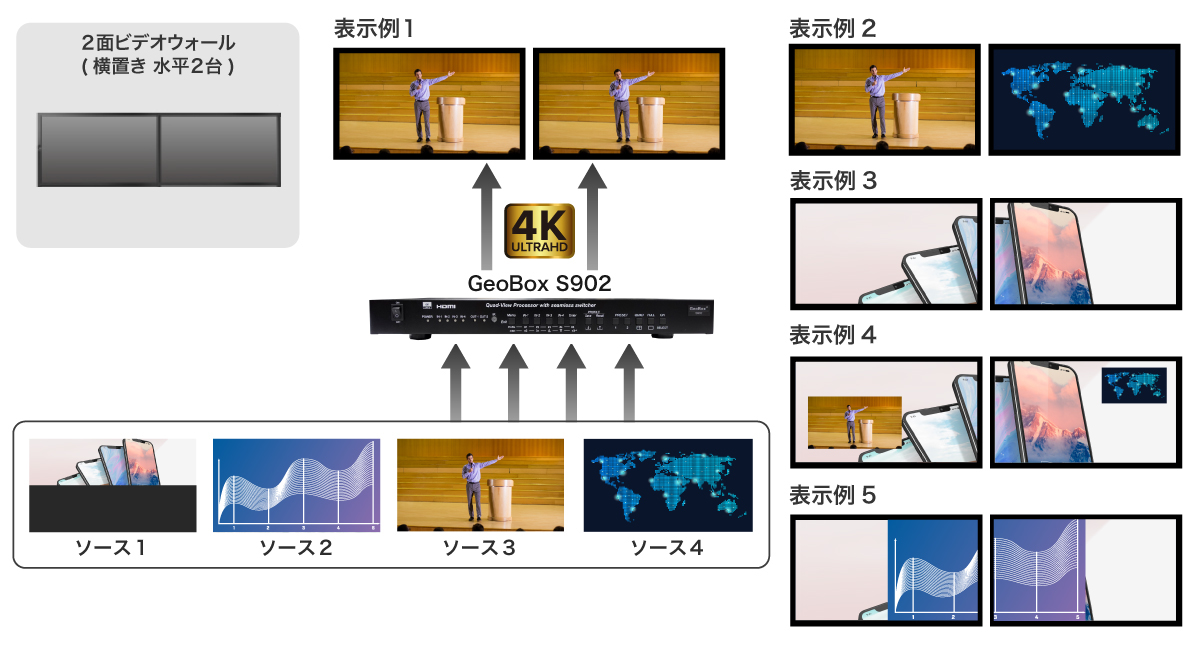

ビデオウォール用途例

S902単体での事例

各ウインドウの表示順序を出力端子ごとに変更できます。
２つのHDMI出力端子から同一の映像ソースをディスプレイに表示（同一映像表示）、または各出力端子から任意の映像ソースをそれぞれディスプレイに表示（個別表示）できます。
また、映像の同期再生が可能なソース機器（STB、PCなど）を組み合わせ、かつ表示順序を変更することで、8K表示（4K映像コンテンツ×2面を同期再生）も可能です。さらに、PinP表示も可能です。


クリックで拡大

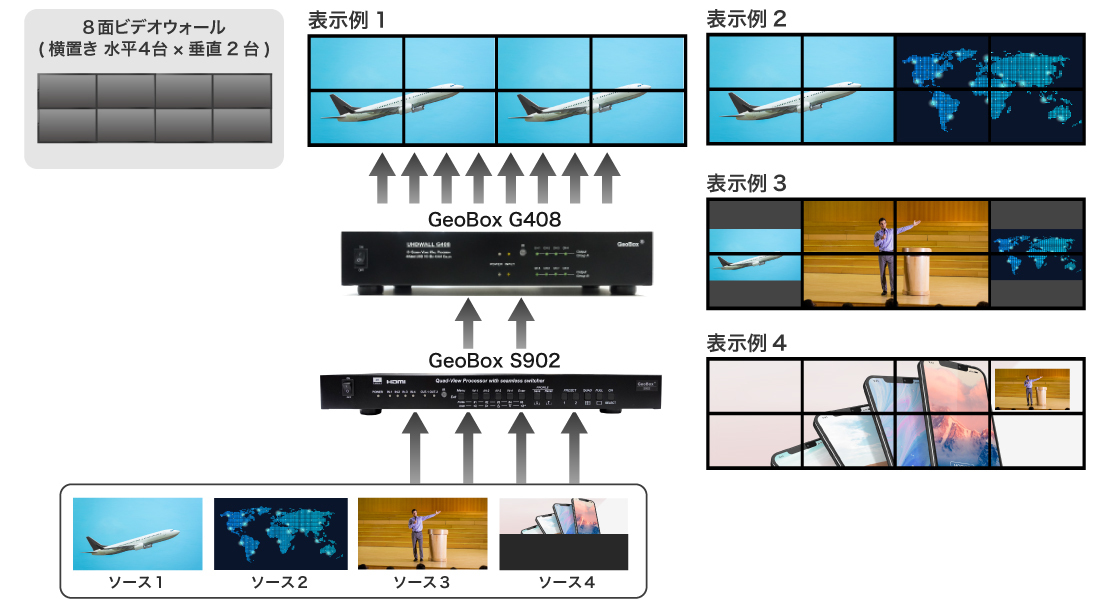

他機種との組み合わせ事例

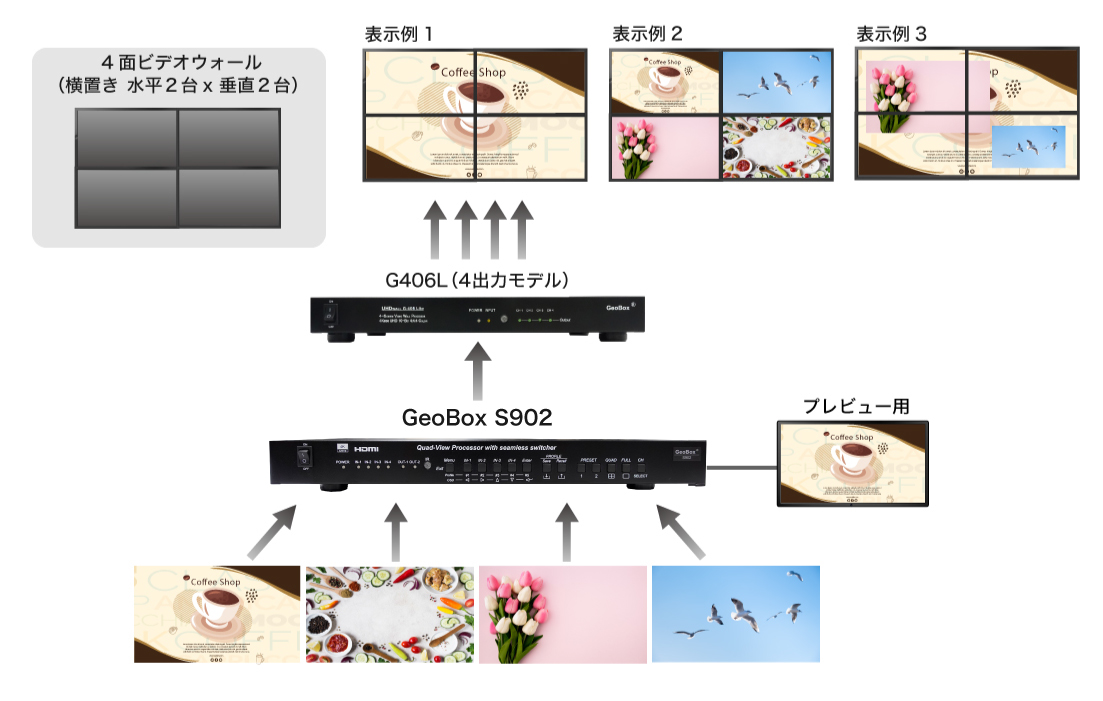

用途例１）4面ビデオウォール（横置き　水平2台 x 垂直2台）

S902とマルチディスプレイコントローラー（GeoBox G406L、G408、G406S）を組み合わせ、小～中規模のビデオウォールシステムを構築できます。
GeoBoxは、入力した画像を複数の表示機器にまたがって多画面出力できるハードウェアです。
用途例では、ソースとディスプレイがそれぞれ16：9と仮定し説明します。

クリックで拡大

GeoBox G406L単体でも表示例1は実現できますが、S902を組み合わせることで任意の入力ソースを各ディスプレイに表示（表示例2）、複数の入力ソースを画面合成表示（表示例3）することが可能です。

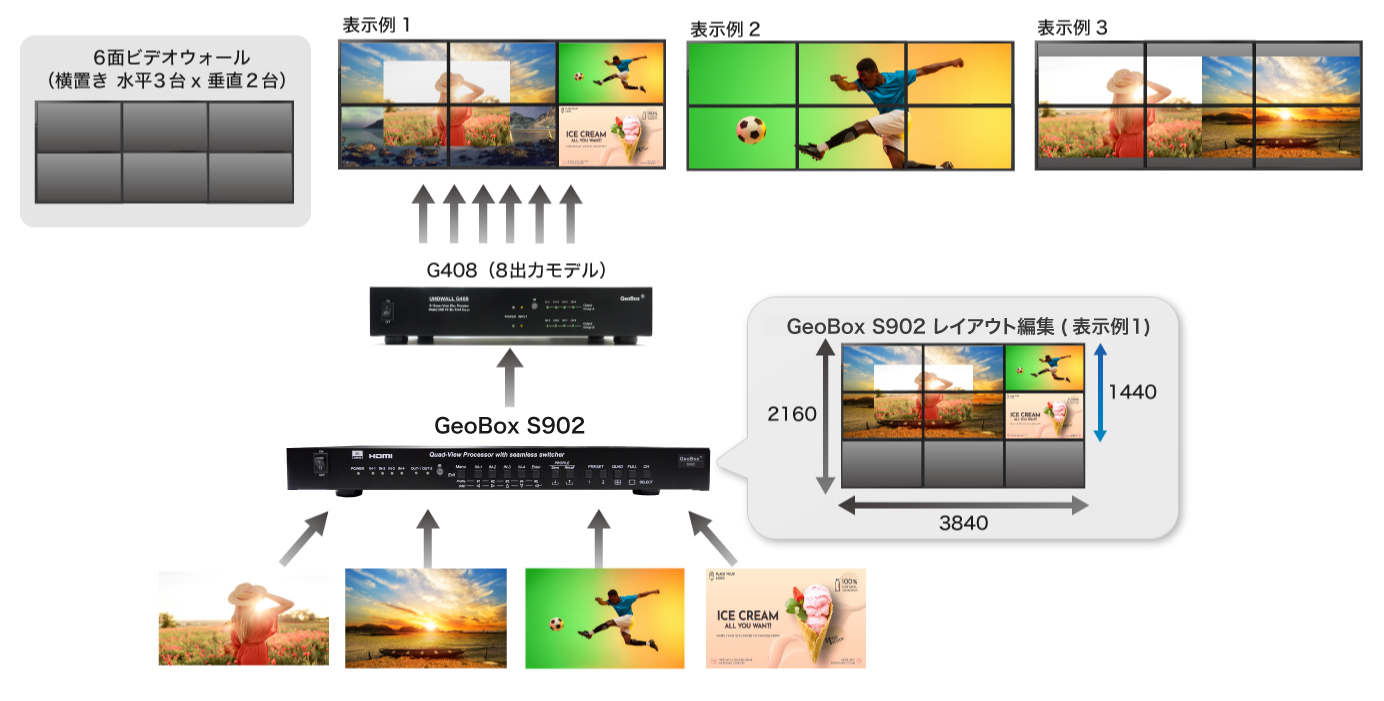

用途例２）6面ビデオウォール（横置き　水平3台 x 垂直2台）

クリックで拡大

ビデオウォールのアスペクトに合わせて、S902のレイアウト編集にてソースを配置します。

GeoBox G408で入力画像を水平・垂直それぞれ３分割設定し、拡大分割した入力画像から表示したいエリアを指定します。

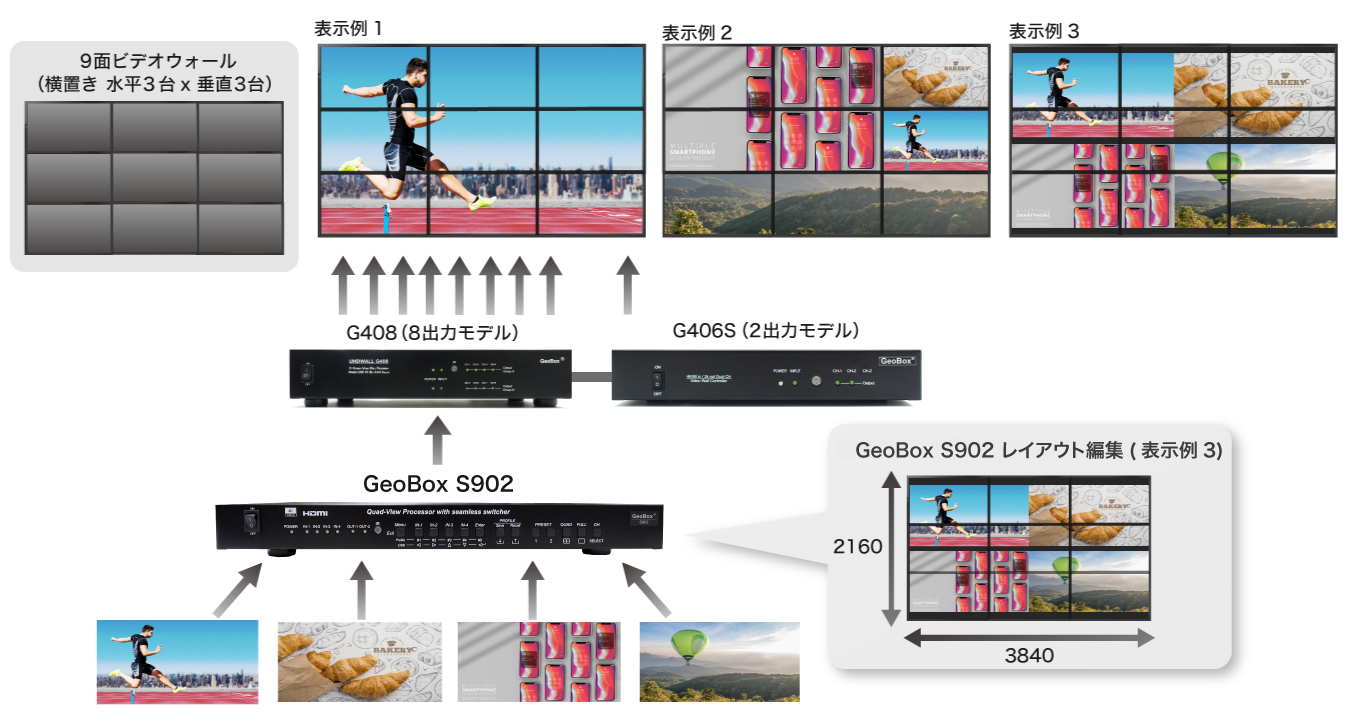

用途例３）9面ビデオウォール（横置き　水平3台 x 垂直9台）


クリックで拡大

GeoBox G408とG406Sを多段接続することで、9面出力に対応します。

S902のレイアウト編集、クリッピング機能を使用し、ディスプレイをまたいだ多彩なレイアウト表示が可能です。

マルチプロジェクション用途例

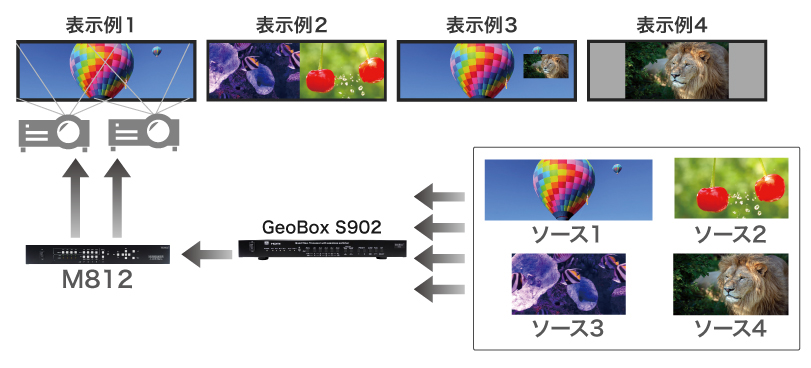

2面マルチプロジェクション（横置き　水平2台）

S902とエッジブレンディングプロセッサー（GeoBox M810シリーズ）を組み合わせることで、多彩なレイアウトを活用したマルチスクリーン表示システムを実現できます。



エッジブレンディングプロセッサーにて幾何学補正や光量調整を行い、S902にて表示レイアウト切り替えを制御するシステムです。
S902のレイアウト編集にて、スクリーンサイズの比率に合わせソースを配置します。
S902を併用することで、ブレンディングエリアを気にすることなく、表示例2（PinP）・表示例３(フルHD x2面)・表示例4（フルHDセンターポジション）のように多彩なレイアウトを設定し、シームレスに切り替えできるメリットがあります。

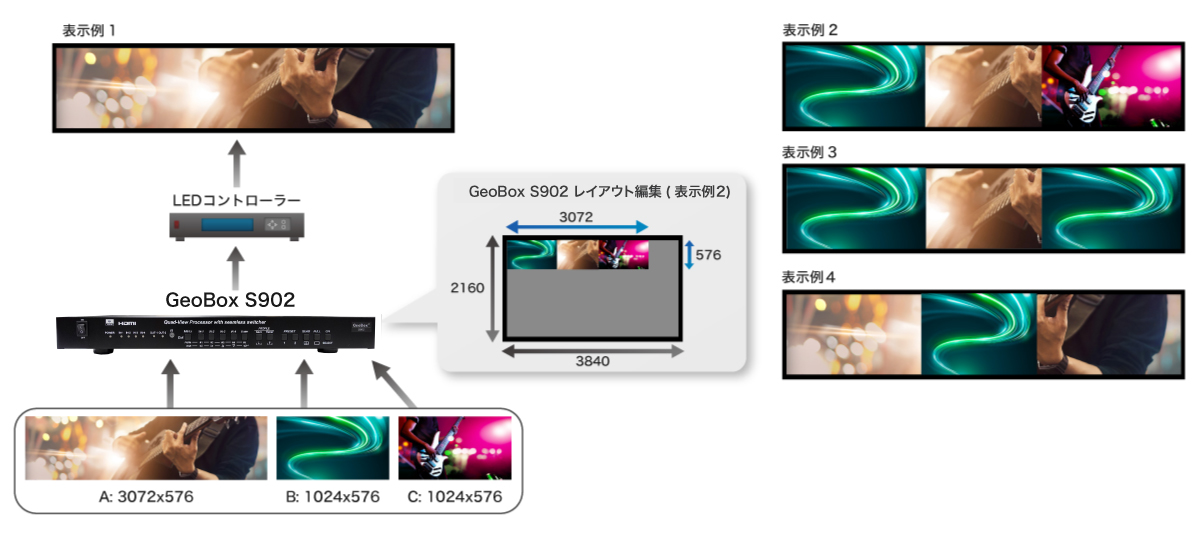

LEDビジョン用途例

S902のレイアウト編集、スケーリング、クリッピング機能を使用し、LEDビジョンのユニークな比率に合わせて出力できます。

＜用途例のシステム条件＞
・LEDビジョン解像度：3072×576
・コンテンツの各解像度
   A：3072×576
   B：1024×576
   C：1024×576

クリックで拡大

LEDビジョンの比率に合わせて、S902のレイアウト編集にてソースを配置します。
S902から3840×2160出力する画像をLEDコントローラーで3072×576のエリアを切り出し、LEDビジョンに表示します。

LEDコントローラーが3840×2160@60Hz入力対応であることを前提とした用途例です。全てのLEDコントローラーとの組み合わせを保証するものではありません。

製品仕様

型番 S902
入力
端子		 HDMI2.0b 4
電源ジャック 1
出力
端子		 HDMI2.0b  2
音声 3.5mmアナログオーディオ 1
RCAデジタルオーディオ 1
制御端子 RS-232×1、3.5mm IR×1、RJ-45×1、USB-B x1
ESD保護 ±15kV（エアギャップ放電）、±8kV（接触放電）
HDCP HDCP2.2/1.4
動作環境温度/保管環境温度 0～40℃/-20～60℃
動作環境湿度/保管環境湿度 10～90%（結露なきこと）
最大
解像度		 入力 4096×2160@60Hz
出力 4096×2160@60Hz
色深度（各色） 8bit
入出力　遅延※ 1～2フレーム (60Hzの場合)
電源アダプター最大消費電力 入力：AC100V～240V / 出力：DC12V、3.3A / 40W
本体最大消費電力 DC12V,2A  24W
認証 CE、FCC、RoHS
外形寸法(mm)
幅x高さx奥行		 突起物含まず 440x41x160mm
突起物含む 440x46x160mm
重量 2.4kg
製品保証期間 2年

（2024年5月現在）

※音声出力端子からの遅延はありません。

製品画像

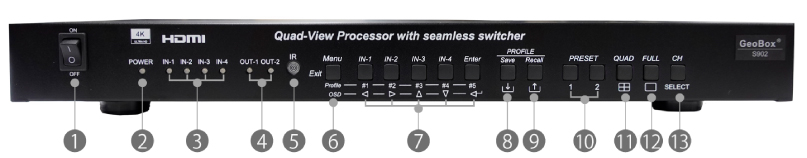

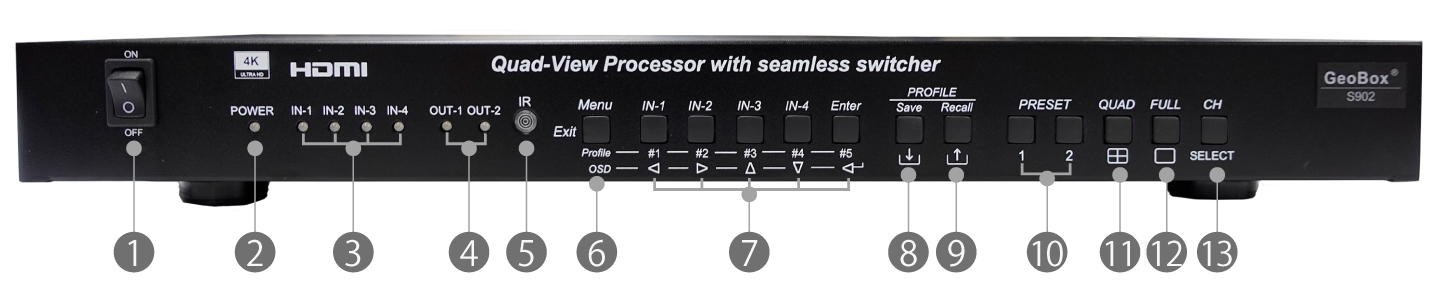

フロントパネル

クリックで拡大

① 電源オン/オフ スイッチ 電源をオフにすると、その時点の設定を記憶します。電源をオンにすると、電源をオフにした際に記憶した設定で表示します。
② Power LED 本体に電源が入ると緑色に点灯します。リモコン操作のロック中、または本機IDによる排他制御中は緑色に点滅します。起動時、スタンバイモード時は黄色に点灯します。Web GUIから電源OFFを実行すると赤色に点灯します。
③ Input LED 入力信号を検出すると赤色に点灯します。入力信号がウインドウに表示選択されると緑色に点灯します。
④ Output LED 出力端子に接続する表示機器との接続確立時に点灯します。
⑤ IR リモコンの受光部です。
⑥ Menu OSD（On Screen Display）画面を表示します。OSD表示中に押下するとOSD画面が消えます。また、OSD表示中に⑦のINボタン（◁▷△▽）を押下するとOSDの項目を選択でき、↩ボタンを押下すると選択した設定を決定します。
⑦ 入力切り替えボタン 押下すると入力信号が切り替わります。IN1ボタンはリアHDMI-1、IN2ボタンはリアHDMI-2、IN3ボタンはリアHDMI-3、IN4ボタンはHDMI-4の入力端子に受信中の入力信号を選択します。
⑧ Saveボタン 出力解像度、画面レイアウトなどの設定したデータを本機のProfile（プロファイル）1～5に保存できます。押下すると本機の出力端子に接続した表示機器の画面に「Enter Profile Number」と表示され、表示中に⑦のINボタン（#1～#5）を押下すると、選択したProfileに設定したデータを保存します。
⑨ Recallボタン Profileの1～5を呼び出します。押下すると本機の出力端子に接続した表示機器の画面に「Enter Profile Number」と表示され、表示中に⑦のINボタン（#1～#5）を押下すると、選択したProfileが呼び出されます 。
⑩ PRESETボタン PRESET-1、PRESET-2のプリセットを表示します。
⑪ Quadボタン 4画面分割の田の字レイアウトで表示します。
⑫ Fullボタン 単画面レイアウトで表示します。
⑬ CHボタン 使用しません。


リアパネル

クリックで拡大

① HDMI入力端子 HDMIソース機器を接続します。
② 音声出力端子 Analog（3.5mmステレオミニ音声）出力端子は、アナログ音響機器と接続します。SPDIF（デジタル音声）出力端子は、デジタル音響機器と接続します。
③ HDMI出力端子 表示機器と接続します。
④ Resetボタン 5秒間長押しすると設定情報を含め全て初期化します。
⑤ IR Ext リモコン受信部を外部に延長します。
⑥ Ethernet端子 LANケーブルでPCと接続し、TCP経由でUARTコマンドを送信し、GeoBoxを制御します。
⑦ USB端子 USBケーブルでPCと接続し、PCに保存した専用ツール（SCT）を使い、本機の設定が行えます。
⑧ RS-232端子 RS-232コマンドを入出力します。
⑨ 電源ジャック 付属のACアダプターを接続します。

オプション製品・サービス

オプション製品

製品画像 製品名 製品概要
GeoBoxプロファイル切り替え専用リモコン
（型番：P-100）		 S902本体に保存した最大20個のプロファイルデータを、ワンプッシュ*で呼び出せるリモートコントローラーです。
付属のリモコンに比べて、ボタン数を減らし、操作性も向上させました。さらに持ちやすいスリムな形状でストレスフリーな操作が可能です。
*10個まで
PoE対応8ボタンコントロールパネル
（型番：MUX-CM500816-IP-V2）		 壁埋込み型、PoE対応IPコントロールパネルです。S902本体に登録したプロファイルデータをネットワーク（TCP/IP）経由で呼び出しできます。


延長保証サービス

サービス画像 サービス名 サービス概要
延長保証サービス 製品を安心してお使いいただくために、通常の無償保証（1年または2年のセンドバック保証）に加え、ご指定された年数の製品保証期間延長と代替機の先行発送（先出しセンドバック）を提供する有償のサービスです。
