Matrox ConvertIP SDI シリーズ

製品概要

あらゆる環境でIP伝送を実現する次世代伝送機器

Matrox ConvertIP シリーズは、変換(Convert)とネットワーク伝送(IP)を兼ね備え、IP設備への柔軟な移行を可能にするコンパクトなスタンドアロン型 AV Over IP 製品です。SDI 信号を1Gbps～25GbpsのST2110/IPMXネットワーク環境に合わせた非圧縮・圧縮（JPEG-XS・ProAV Colibri ）方式を使用して、ロスの無い映像伝送を実現します。

低遅延・高品質・標準規格準拠のIP伝送を実現するConvertIPシリーズは、その信頼性の高さから、放送・Pro AV分野だけでなく、医療や防衛分野など、幅広いご用途にご活用いただけます。

医療向けソリューション

手術室の映像共有や遠隔診断、映像を用いた教育、研修など、医療現場の多様なニーズに対応します。ケーブル配線を簡素化し、衛生的で柔軟なシステム構築を可能にします。非圧縮伝送と国際標準規格対応により、将来的な拡張にも安心してご利用いただけます。

防衛・公共安全向けソリューション

監視・指揮管制・訓練環境などで求められる信頼性の高い映像伝送をサポートします。司令室での統合監視や移動型システムでの運用にも柔軟に対応します。堅牢でコンパクトな設計により現場展開時の設置性にも優れ、迅速な状況把握と意思決定を可能にします。

製品ラインナップ

製品型番変更のお知らせ

メーカー在庫が終了次第、順次製品型番が従来型番から新型番(末尾に2が追加された型番)へ変更となります。なお、外観および機能の変更はございません。

※従来型番のユニットと新型番のユニットを併用する際は、従来型番のユニットも最新のファームウェアにアップデートし、最新バージョンのソフトウェアをご使用ください。

製品名	型番	JAN
ConvertIP DSS	CIP-DSS2	4522686011294
ConvertIP DRS	CIP-DRS	4522686010464
ConvertIP SRS	CIP-SRS2	4522686011331
JPEG-XS ライセンス	JPEG-XS-UPG	–
ConvertIP対応電源アダプター※	EPS40W-NA	4522686011270

※PoE+対応のため、機器本体に電源アダプターは標準付属しておりません。

製品仕様

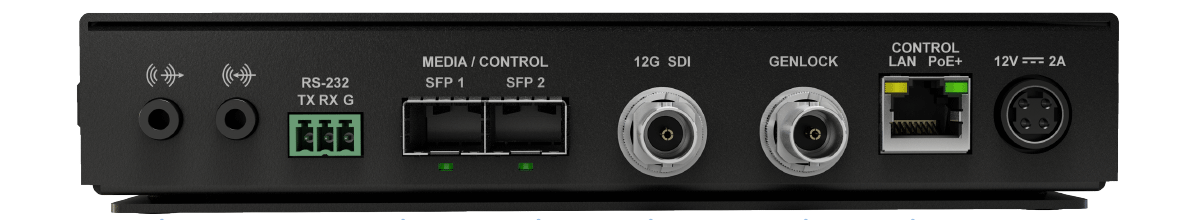

ConvertIP DSS


映像入出力	1.5G , 3G (Level Aのみ) , 12G-SDI
映像伝送	SFP+/10GbE , SFP28/25GbE
伝送方式	非圧縮および圧縮（ ProAV Colibri , JPEG-XS） JPEG-XSは別途ライセンスの購入が必要になります伝送方式の変更は、ファームウェアの変更にておこないます
伝送冗長	ST 2022-7
Genlock	ネットワーク上のPTPに同期したBi-Level同期信号を出力します
AMWA NMOS	IS-04 , IS-05
管理専用ポート	100, 1000 Mbps/RJ45　(PoE+)
電源	PoE+ (管理専用ポート) , 電源アダプター (別売り) PoE+と電源アダプターを併用して冗長構成にすることができます
その他仕様詳細	メーカーサイトをご覧ください

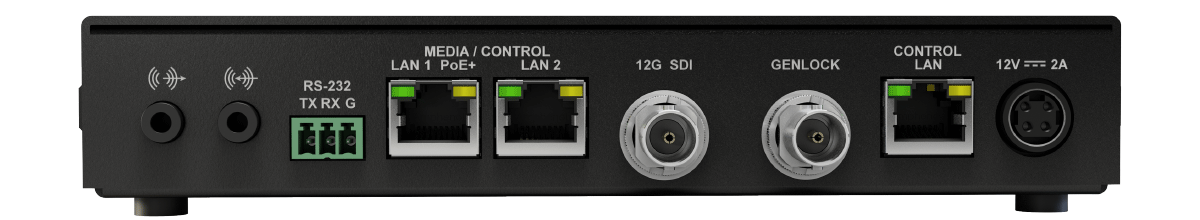

ConvertIP DRS


映像入出力	1.5G , 3G (Level Aのみ) , 12G-SDI
映像伝送	1, 2.5 Gbps/RJ45　2ポート　(PoE+/LAN1)
伝送方式	圧縮（ ProAV Colibri , JPEG-XS） JPEG-XSは別途ライセンスの購入が必要になります伝送方式の変更は、ファームウェアの変更にておこないます
伝送冗長	ST 2022-7
Genlock	ネットワーク上のPTPに同期したBi-Level同期信号を出力します
AMWA NMOS	IS-04 , IS-05
管理専用ポート	100, 1000 Mbps/RJ45
電源	PoE+ (映像伝送/LAN1) , 電源アダプター (別売り) PoE+と電源アダプターを併用して冗長構成にすることができます
その他仕様詳細	メーカーサイトをご覧ください

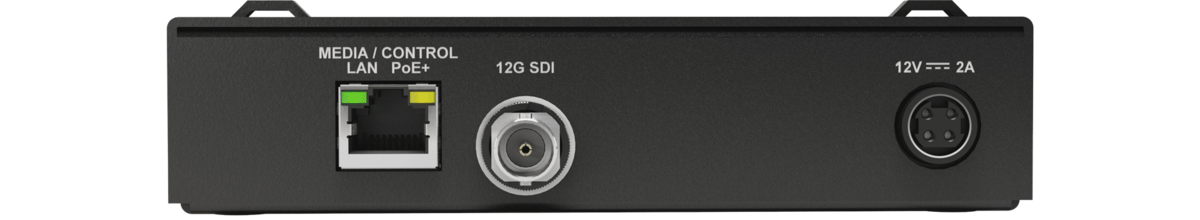

ConvertIP SRS


映像入出力	1.5G , 3G (Level Aのみ) , 12G-SDI
映像伝送兼管理ポート	1, 2.5 Gbps/RJ45　(PoE+)
伝送方式	圧縮（ ProAV Colibri , JPEG-XS） JPEG-XSは別途ライセンスの購入が必要になります伝送方式の変更は、ファームウェアの変更にておこないます
AMWA NMOS	IS-04 , IS-05
電源	PoE+ (管理ポート) , 電源アダプター (別売り) PoE+と電源アダプターを併用して冗長構成にすることができます
その他仕様詳細	メーカーサイトをご覧ください

デイジーチェーン機能（ConvertIP DSSのみ対応）

マルチディスプレイおよびモニタリング環境をシンプルに

ConvertIP DSSモデルは、デイジーチェーン機能により、モニタリング能力を拡張しながら総所有コスト(TCO）を削減できます。

ネットワークポート数を削減：ご使用のスイッチの1つのネットワークポートから複数のディスプレイを制御できます。
スケーラブルなビデオウォール構築：1本の光ファイバーケーブルで、ご用途に合わせて異なるコンテンツを各ディスプレイに表示できます。
10Gまたは25Gネットワーク上での圧縮／非圧縮ストリーム対応
ポート使用数、SFP、光ファイバーの削減によりTCOを低減
ST 2022-7準拠の冗長機能を内蔵し、ネットワーク障害時も継続運用が可能

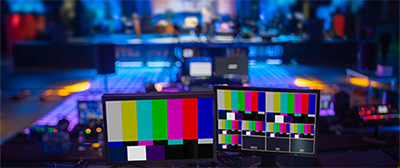

統合型クアッドスプリットマルチビューア機能（ConvertIP DSSのみ対応）

ConvertIP DSSモデルは、高性能なマルチビュー機能を搭載しており、1画面に最大4つのHD信号を表示できます。圧縮／非圧縮のIPストリームの両方に対応し、出力はFull HDまたは高精細な4K解像度で設定可能です。

受信機（RX）専用機能です
マルチビューモードにおいては、1080i（インターレース）入力はサポートされていません

対応オープン規格「SMPTE ST 2110」と「IPMX」について

SMPTE ST 2110とは

利便性・多様性の高いIPネットワークを使用した映像伝送を行うためにSMPTE（米国映画テレビ技術者協会）が主体となりつくられた映像伝送の標準規格です。
映像・音声・アンシナリーデータをそれぞれに分けて伝送する特徴を持ち、それぞれでの規格化がされています。

ST 2110-10	System Timing and Definitions
ST 2110-20	Uncompressed Active Video
ST 2110-21	Traffic shaping and network delivery
ST 2110-22	Constant Bit-Rate Compressed Video
ST 2110-30	Audio transport, based on AES67
ST 2110-31	Transport of AES3 formatted audio
ST 2110-40	Transport of ancillary data
ST 2059	PTP synchronize video equipment
ST 2022-7	Seamless Protection Switching

IPMX（Internet Protocol Media Experience）とは

IPMXは、放送業界で普及している SMPTE ST 2110 および AMWA NMOS の仕様に基づいたProAV向けの規格です。ST 2110ベースのスタジオや中継車などの設備との運用性が高く、モニタリングの拡張やコスト削減にとても効果的です。

IPMXは、4:4:4 カラーの4K60pを含む圧縮および非圧縮のビデオとオーディオを、標準の 1G ネットワーク上で非常に低い遅延で転送および制御するように設計されています。また、HDMIのサポートに加えて、HDCPコンテンツの伝送、JPEG XS ビデオコーディングのサポートもしています。

詳しくは、AIMS IPMXのホームページをご確認ください。https://ipmx.io/ipmx-home/

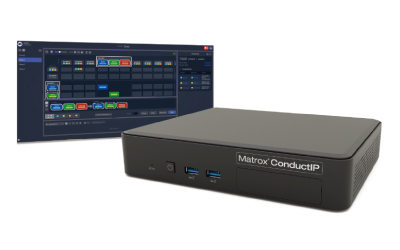

NMOSサーバーおよびルーティング機能搭載「Matrox ConductIP」

IPネットワーク上のAMWA NMOS対応デバイスをリアルタイムで包括的に管理

AMWA NMOSに対応した SMPTE ST 2110 または IPMX のデバイスや信号を検出し、監視やルーティングを可能にするアプライアンス製品およびソフトウェアです。

ConvertIPとConductIPを併用することで､あらゆる規模のAVネットワークにおいて､効率的でシンプルなコンテンツ配信が可能になります。既存のブロードキャストも ProAV 機器から変換された信号もまとめて管理できます。

詳細はこちら
