• SL-DVI、RGB/VGA、S-Video、コンポジット、コンポーネント等 各種映像信号に対応する入出力ボード
  • 価格:オープン

RoHS

Matrox Muraの特長




多様な映像信号に対応するビデオウォールコントローラー

SL-DVI、RGB/VGA、S-Video、コンポジット、コンポーネント、RGB888(フルカラー)非圧縮など、様々な映像信号の入出力に対応し、高度なビデオスケーリングを実現するビデオウォールプロセッサーです。また、HDCPにも対応しています。


入出力/入力/出力ボードを自由に組合せ可能

Mura MPXシリーズの各ラインナップを組み合わせて、自由なシステム構成を実現できます。 1枚で最大4面のモニターに表示し、複数枚を組み合わせることでさらに出力を増やすことも可能です。

入出力ボード 入力ボード(アナログ) 出力ボード
  • MURA-MPX42F(4出力/2入力)
  • MURA-MPX44F(4出力/4入力)
  • MURA-MPXV8F(8入力)
  • MURA-MPXV16F(16入力)
  • MURA-MPX40F(4出力)

エッジオーバーラップ機能を搭載

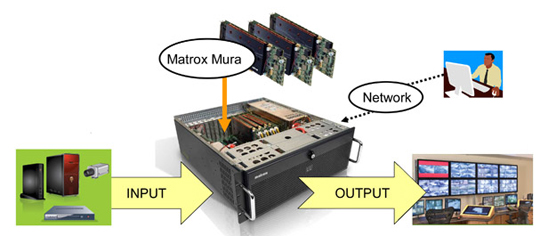

システムの目的に合わせたビデウォールコントローラーやデジタルサイネージシステム、マルチモニター対応マトリックススイッチャーをPCベースで柔軟に構築することができます。また、ネットワーク経由でのコントロールも可能です。

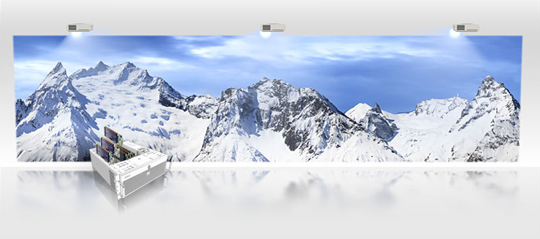

エッジオーバーラップ機能を搭載

1枚のMura MPXボードに接続した複数の出力を継ぎ合わせて表示する際に、隣り合う画像の境目を継ぎ目なく表示するよう、オーバーラップ表示し、表示幅をピクセル単位で調節することができます。エッジブレンディング機能を持ったプロジェクターを使用して、オーバーラップ表示部分の明るさを調節することで、さらに境目が目立たないよう表示できます。エッジオーバーラップ機能の詳細はこちら


様々な分野のビデオウォールシステムに最適な柔軟性

デジタルサイネージ、セキュリティ監視、交通管制、ブロードキャスティングなどの各種ビデオウォールシステムに最適です。


制御ソフト“J-Murals(ジェイ・ミューラル)” でマルチモニター表示を自由に制御

Mura MPXシリーズ用に弊社にて開発した制御ソフトウェア“J-Murals(ジェイ・ミューラル)”を使用して、最大8面までのマルチモニター表示を自在にコントロールすることができます。Mura MPXを搭載したPC(制御PC)とそれに接続された操作PCにそれぞれソフトウェアをインストールすることで、操作PC側からコントロールすることができます。

J-Muralsの主な機能
  • ネットワークを介して遠隔からもコントロールが可能
  • 映像の表示位置を自在に変更
  • シーンに応じてパターン化できるプリセット制御
  • 映像の切り出し拡大表示や回転(90度、180度、270度)
  • 映像ソースにキャプション(ソース名)を重ねて表示



詳細はJ-Muralsの製品ページをご参照ください。

iPadやAndoroid端末でMura MPXをコントロールするSDKも提供されています。詳しくはお問い合わせください。


Matrox Mura MPXを搭載したビデオウォールコントローラー AVSシリーズ

Matrox Mura MPXをAdvantech社の産業用コンピューターにバンドルして、1台のビデオウォールコントロールシステム「AVSシリーズ」が、Matrox社とAdvantech社の協業により実現しました。Mura専用のビデオウォール制御ソフトウェアもプリインストールされており、手軽にビデオウォールを実現できるコンピューターです。詳細はAVSシリーズのページをご参照ください。


動作環境

ラインナップ 入出力端子 アナログ入力ボード
Mura MPX-4/4 Mura MPX-4/2 Mura MPX-4/0 Mura MPX-V8 Mura MPX-V16
ボードタイプ 4出力/4入力 4出力/2入力 4出力/0入力 8入力 16入力
対応バス PCI Express x16(Gen2) PCI Express x4(Gen2)
メモリ 2GB
データ転送速度 64Gbit/秒 16Gbit/秒
出力最大解像度 SL-DVI 1920×1200@60Hz/50Hz
RGB(VGA) 2048×1536@60Hz/50Hz
入力最大解像度 SL-DVI 1920×1200@60Hz/50Hz
RGB(VGA) 1920×1200@60Hz/50Hz
Component(YPbPr) 1080i
S-Video NTSC/PAL NTSC/PAL
Composite NTSC/PAL NTSC/PAL
製品サイズ 112mm×241mm1360×768
対応OS Windows 7 Professional(64bit)
Windows Server 2008 R2(64bit)

対応ドライバーはMatrox社のWEBサイトよりダウンロードいただけます。

EMI規格 FCC Class A, CE Class A, ACMA Class A, VCCI Class A, Canadian ICES-033 Class A, CSA
RoHS指令 適応
動作環境温度 10~35℃
動作環境気圧 650~1013hPa
動作環境湿度 20~80%(結露なきこと)





Matrox Mura MPX-4/4は1枚のボードで4出力および4入力に対応しています。システムの構成に合わせてMura MPXボードを組合せ、ディスプレイ・ウォール・コントローラー兼マトリックススイッチャーを構築できます。


オプション

Componentアダプター
Compositアダプター
S-Videoアダプター

ラインナップ

出力ボード(4出力) 型番:MURA-MPX40F
入出力ボード(4出力/2入力) 型番:MURA-MPX42F
入出力ボード(4出力/4入力) 型番:MURA-MPX44HF
SDI入出力ボード(DVI2出力/SDI2入力) 型番:MURA-MPXSDI
アナログ入力ボード(8入力) 型番:MURA-MPXV8F
アナログ入力ボード(16入力) 型番:MURA-MPXV16F
Mura制御用ソフトウェア“J-Murals” 型番:JMRLSV1

本製品はすべては受発注商品です。ご購入についてはお問い合わせください。
