BrightSign Built-inシリーズ MOKA

製品概要

スリムベゼルディスプレイ

デジタルサイネージに最適なスリムベゼルディスプレイです。デジタルサイネージプレーヤー「BrightSign」を実装した一体型モデルです。
brightAuthor connectedを使用して簡単にプレゼンテーションの作成を行えます。

MOKA　DS60P43はデジタルサイネージプレーヤー・BrightSignを内蔵した4Kディスプレイです。BrightSign HD5相当の再生能力を持ち、USB・シリアルコマンドの送受信に対応、Wi-Fiモジュール・有線LAN、ステレオスピーカーを内蔵しています。
また、汎用的なHDMI機器を接続可能なHDMI外部入力端子を1系統搭載しています。（HDCP 1.4準拠）付属のリモコンを使って、BrightSignの映像とHDMI外部入力端子に接続した機器の映像を切り替えることができます。

ラインナップ

MOKA BrightSign内蔵43インチ液晶ディスプレイ

型番：DS60P43

BrightSign HD5相当の再生能力を持ち、USB・シリアルコマンドの送受信に対応、Wi-Fiモジュール・有線LAN、ステレオスピーカーを内蔵しています。

製品仕様

製品名	MOKA BrightSign内蔵43インチ液晶ディスプレイ
型番	DS60P43
JANコード	4522686012314
インチ数	43インチ（アスペクト比16：9）
最大輝度	500 cd/m²
スクリーン	TFT LCD
解像度	3840 x 2160 x 60Hz
視野角	178°
応答速度	8 ms
コントラスト比	4000：1
表面ヘイズ	25 %（アンチグレア）
ハードコーティング	3 H
内蔵スピーカー	10W x 2（6Ω）
インターフェース	WiFiアンテナコネクターｘ2、1000BASE-T Ethernet、Micro SDカードスロット、USB-A、RS-232（3.5mmピンジャック）、HDMI外部入力端子（HDCP 1.4準拠） ※1
ステータスランプ	Error、Power、Busy、Wi-Fi
VESAマウント	400 x 300mm（M6）
電源入力	100-240 V（50/60Hz）
定格消費電力	140 W
動作環境温度	-10～40℃
保管環境温度	-20～60℃
外形寸法	967.4 x 555.9 x 40.0 mm
重量	9.1 kg
付属品	リモコン、ACコード、WiFiアンテナ x2、壁掛け金具、Micro SDカードスロットカバー ※2
保証期間	ご購入から1年
各種認証	PSE / RoHS

※1　起動時のデフォルトはBrightSignの映像です。
※2　Micro SDカードスロットカバーは本体に取り付けられた状態で出荷されます。

製品画像

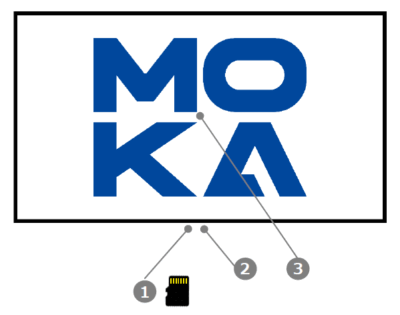

正面


① MicroSDスロット	MicroSDカードスロット。出荷時はカバーが取り付けられています。カードは基板面を手前に向けて取り付けます。
② Power	本体の電源ボタンです。
③ IR受光部	パネル内部にIR（リモコン）の受光部があります。

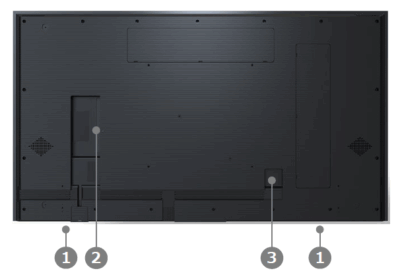

背面


① スピーカー	ステレオスピーカー（10W×2）
② インターフェース	各種インターフェース部です。（詳細は別項）
③ 電源端子	付属のACコードを接続します。

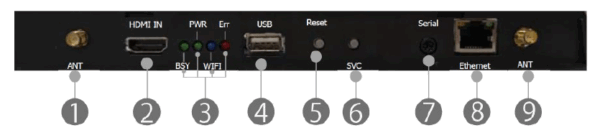

インターフェース


①⑨アンテナコネクター	付属のWi-Fiアンテナを接続します。アンテナコネクターは2箇所あります。Wi-Fi使用時はアンテナを2本とも接続してご利用ください。
②HDMI IN	HDMI外部入力端子です。汎用的なHDMIデバイスを接続し、ディスプレイに表示できます。BrightSignとの切り替えはリモコンで行います。（HDCP 1.4準拠）
③LED	PWR：本体に電源が正しく供給されている場合に点灯します。 BSY：Micro SDカードを読込中に緑色に点灯、点滅します。 Wi-Fi：【点灯】Wi-Fiが正しく機能しアクセスポイントに接続されています。【点滅】アクセスポイントを探索中または見つからない状態です。 Err：エラー状態を表します。非対応のファイルを読み込ませた場合などに　赤く点灯、点滅します。
④USB	USB機器（マウス、キーボードなど）を接続することができます。
⑤Reset	リセットスイッチです。ディスプレイは起動したまま、BrightSignのみを再起動します。
⑥SVC	BrightSignの初期化などに使用します。
⑦Serial	ミニピンジャック形状のシリアルポート。オプションの変換ケーブル（型番：BR/RS232C-015M）でDA15形状に変換可能です。
⑧Ethernet	1000BASE-Tの有線LANポート

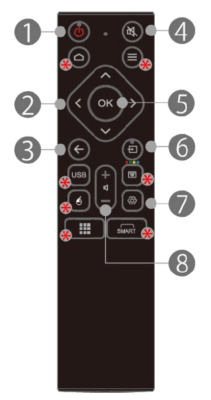

リモコン


①電源	ディスプレイを起動・終了する「電源」ボタンです。
②カーソル	OSD画面上で使用する「カーソル」ボタンです。
③戻る	OSD画面上で使用する「戻る」ボタンです。
④ミュート	スピーカーから出力する音声を消す「ミュート」ボタンです。
⑤決定	OSD画面上で使用する「決定」ボタンです。
⑥入力切替	ディスプレイに表示するソースを切り替える「入力切替」ボタンです。BrightSign またはHDMI IN（外部入力）を選択します。
⑦設定	各種設定を行う、OSD画面を表示する「設定」ボタンです。
⑧ボリューム	スピーカーから出力する音量を調節する「ボリューム」ボタンです。
