500514 8K対応HDMIオーディオディエンベデッダー

※近日発売

RoHS

HDMI信号やARC対応テレビの音声を分離し、映像をHDMI出力、音声をデジタル/アナログ出力するオーディオディエンベデッダーです。
EDIDプリセットやケーブルイコライゼーション機能を備え、安定した高品質伝送を実現します。

HDMI/ARCディエンベデッド機能

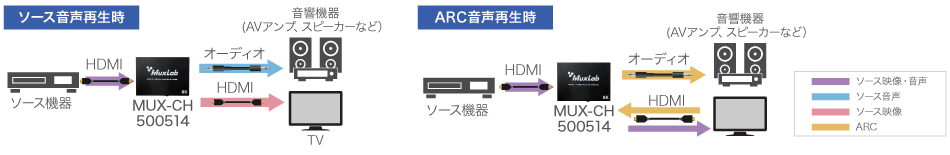

HDMI信号に含まれる音声やARC対応テレビの音声を分離し、デジタル音声またはアナログ音声で出力します。
EDIDエミュレーター機能

本機は、表示機器が未接続の場合でもEDIDをソース機器へエミュレート送信することでDDC通信を安定させ、システムの安定動作を実現します。
HDMI 2.1/HDCP 2.3準拠

最大48Gbps対応、HDCP 2.3準拠により、8K60p/4K120pの高解像度出力が可能です。

型番		MUX-CH500514
HDMI		HDMI 2.1 準拠
HDCP		HDCP2.3/HDCP1.4 準拠
入力端子		HDMIタイプAメス x 1、電源ジャック x1
出力端子		HDMIタイプAメス x 1、3.5mmステレオミニジャック x1、 S/PDIFx1
制御端子		USB-C x1
ESD保護		±8kV（エアギャップ放電）、±4kV（接触放電）
ビデオバンド幅		最大48Gbps FRL, 18Gbps TMDS
最大解像度		8K60p 4:2:0 12bit, 4K120p 4:4:4 12bit
カラー深度		8bit, 10bit, 12bit
ヵラースペース		RGB, YCbCr_4:4:4, YCbCr_4:2:2, YCbCr_4:2:0
オーディオフォーマット	HDMI出力	LPCM, Dolby Digital/Plus/EX, Dolby True HD, Dolby Atmos, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD
	S/PDIF出力	PCM 2.0CH, Dolby, DTS 5.1CH
	ステレオ出力	PCM 2.0ch
ESD保護		±8kV（エアギャップ放電）、±4kV（接触放電）
動作環境温度/保管環境温度		0～40℃/-20～60℃
動作環境湿度/保管環境湿度		20～90%（結露なきこと）
電源		DC5V、2A
最大消費電力		4W
認証		CE, FCC, RoHS
サイズ		幅95mm x 奥行68mm x 高さ18mm（突起物含まず）
重量		185g
製品保証期間		2年

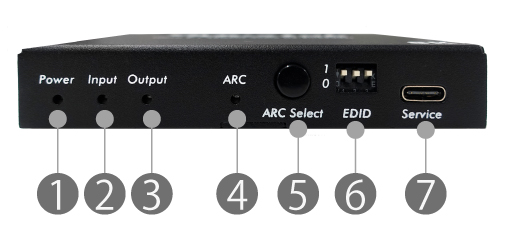

①　Power LED	電源供給時、赤色に点灯します。
②　Input LED	入力信号を検知すると緑色に点灯します。
③　Output LED	出力信号を検知すると緑色に点灯します。
④　ARC LED	点灯：ARCが有効です。音声は光ポート経由で出力されます。点滅：ARCは有効ですが正しく通信されていません。音声はS/PDIFから出力されません。消灯：ARCは無効です。
⑤　ARCボタン	このボタンを押すと、ARC機能の有効／無効を切り替えます。
⑥　DIPスイッチ	EDIDを設定します。 [DIP]=111: 出力ポートのシンクビデオおよびオーディオEDIDをコピー [DIP]=110: 出力ポートのシンクビデオEDIDをコピー、オーディオ2.0CH [DIP]=101: 出力ポートのシンクビデオEDIDをコピー、オーディオ5.1CH [DIP]=100: FRL12G_8K_HDR、オーディオ2.0CH [DIP]=011: FRL12G_8K_HDR、オーディオ5.1CH [DIP]=010: FRL10G_8K_HDR、オーディオ2.0CH [DIP]=001: FRL10G_8K_HDR、オーディオ5.1CH [DIP]=001: FRL10G_8K_HDR、オーディオ5.1CH
⑦　USB-C端子	通常は使用しません（F/Wアップデート時に使用）

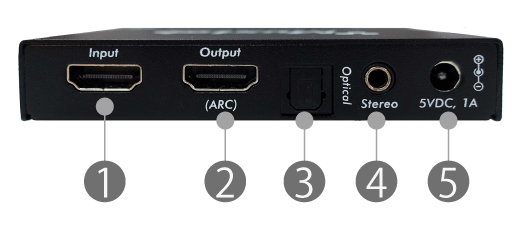

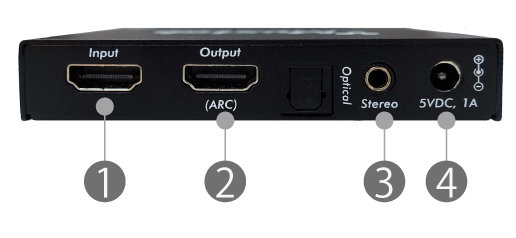

①　HDMI入力端子	ソース機器と接続します。
②　HDMI出力端子	表示機器と接続します。
③　S/PDIF音声出力端子	音響機器と接続します。②の HDMI 出力端子に表示機器が接続されていない場合でも音声出力します。
④　3.5mmステレオミニジャック音声出力端子	音響機器と接続します。②の HDMI 出力端子に表示機器が接続されていない場合でも音声出力します。
⑤　電源ジャック	付属のACアダプターを接続します。
