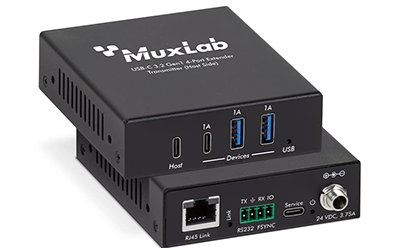

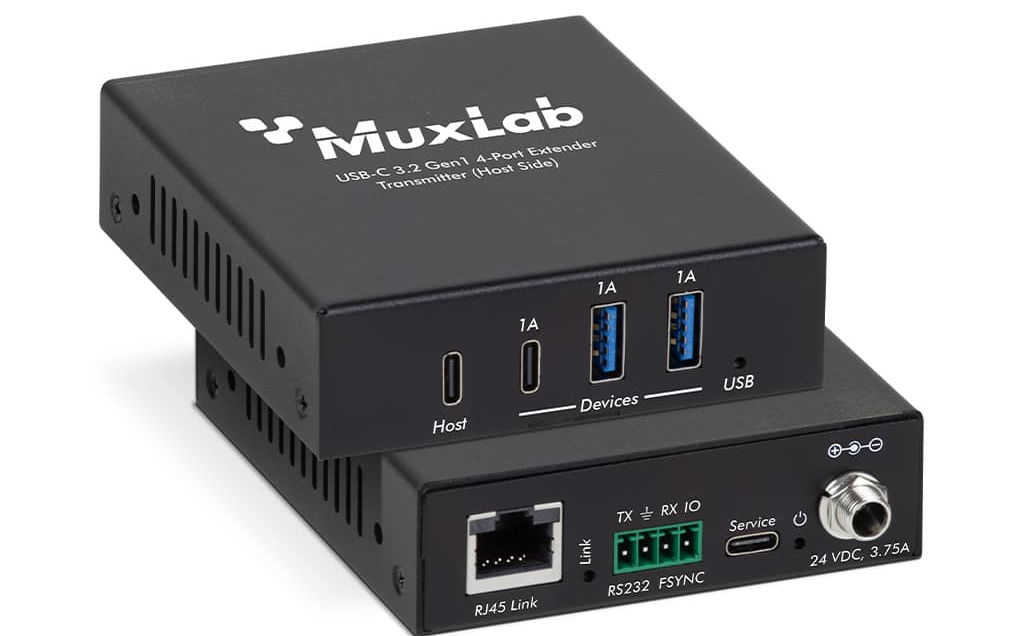

500534 USB-C 3.2 Gen1延長器

RoHS

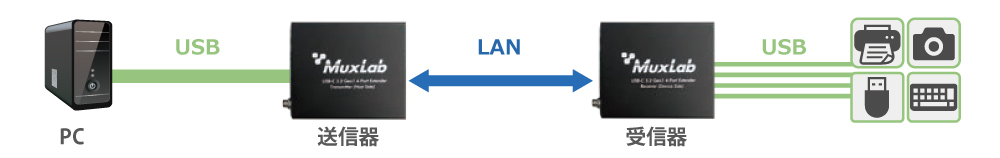

USB 3.2 Gen1を1本のLANケーブル（CAT6A）で最長100m延長できます。追加のソフトウェア・ドライバを必要とせず、主要なオペレーティング・システムと互換性があります。

PoC機器、産業用機器、デジタル・サイネージなどさまざまなUSB延長アプリケーションをサポートします。付属ACアダプターを送信器または受信器のいずれか一方に取付けるだけで、他方へはLANケーブルを通じて電源供給できます。

USB3.2 Gen1の高速データ転送に対応
受信ユニットは、USB Type-C／Type-A端子をそれぞれ2系統装備

※ DisplayPort Alternate Mode（DP Alt Mode）には対応していません。
USB 2.0およびUSB 1.1との下位互換性を確保
ACアダプターを機器の片側に接続するだけで、もう一方へLAN経由で
電源供給可能
RS-232Cおよびカメラ同期信号（FSYNC GPIO）のパススルーに対応

型番	MUX-EU500534
種類	送信器	受信器
延長信号	USBタイプA、USBタイプC※、RS-232C、GPIO
接続規格	USB
入力端子	USBタイプC ホスト x 1 電源ジャック x 1	RJ45x 1 電源ジャック x 1
出力端子	RJ45x 1 USBタイプC デバイス x 1 USBタイプA デバイスx 2	USBタイプC デバイス x 2 USBタイプA デバイス x 2
コントロール端子	RS-232C x 1 FSYNC x 1 USB-C SERVICE x 1	RS-232C x 1 FSYNC x 1 USB-C SERVICE x 1
ネットワーク帯域幅	10G
最大伝送速度	5Gbps
伝送距離	最長100m
対応LANケーブル	CAT6A
ESD保護	±8kV（エアギャップ放電）、±4kV（接触放電）
動作環境温度/保管環境温度	0～40℃/-20～60℃
動作環境湿度/保管環境湿度	20～90%（結露なきこと）
電源	DC24V、3.75A	DC24V、3.75A
最大消費電力	68W	68W
認証	CE、FCC、RoHS
サイズ	幅85mm x 奥行100mm x 高さ25.5mm（突起物含まず）
重量	265g	275g
製品保証期間	2年

DisplayPort Alternate Mode（DP Alt Mode）には対応していません。

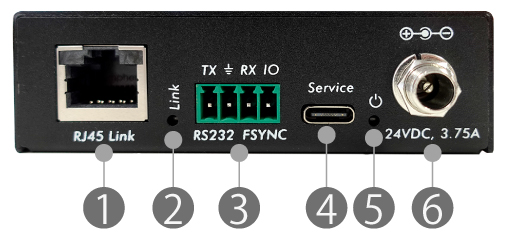

①	RJ-45出力端子：受信器とLANケーブルで接続します。
②	Link LED：受信器と通信が始まると緑色に点灯します。
③	IOコネクター：RS-232CとFSYNC GPIOを接続します。
④	USB-C端子：通常は使用しません。（F/Wアップデート時に使用）
⑤	Power LED：通電すると青色に点灯します。
⑥	電源ジャック：付属のACアダプターを接続します。

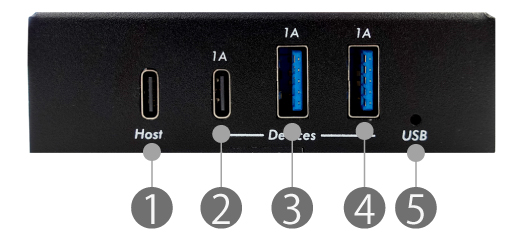

①	Host端子：パソコンと接続します。
②	USB-C 端子：USB-C機器を接続します。出力は最大1Aです。
③	USB-A 端子：USB-A機器を接続します。出力は最大1Aです。
④	USB-A 端子：USB-A機器を接続します。出力は最大1Aです。
⑤	USB LED：パソコンと接続されると緑色に点灯します。


①	RJ-45出力端子：送信器とLANケーブルで接続します。
②	Link LED：送信器と通信が始まると緑色に点灯します。
③	IOコネクター：RS-232CとFSYNC GPIOを接続します。
④	USB-C端子：通常は使用しません。（F/Wアップデート時に使用）
⑤	Power LED：通電すると緑色に点灯します。
⑥	電源ジャック：付属のACアダプターを接続します。

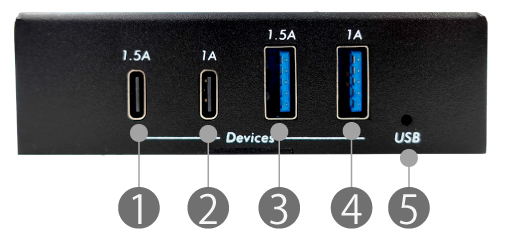

①	USB-C 端子：USB機器を接続します。出力は最大1.5Aです。
②	USB-C 端子：USB機器を接続します。出力は最大1Aです。
③	USB-A 端子：USB機器を接続します。出力は最大1.5Aです。
④	USB-A 端子：USB機器を接続します。出力は最大1Aです。
⑤	USB LED：パソコンと接続されると緑色に点灯します。
