- 3つの独立した5インチTFT LCDディスプレイ搭載
- 2Uスペースにラックマウント可能
- HDMI・SDI・コンポジット入力信号に対応
- ループアウト端子搭載
- タリーライトを装備
- 価格： オープン（想定売価：330,000円【税込】）
製品概要
本機は、3つのTFT LCDディスプレイを備えたラックマウント型ディスプレイユニットです。5インチの独立した3つのディスプレイを19インチラックサイズ（2U）にまとめ、低い消費電力ながら安定した動作が可能です。
各ディスプレイには、HDMI（4K30p）、3G-SDI、コンポジット（CVBS）の入出力、音声入力に加え、ステレオヘッドフォン出力を備えます。シーン毎に詳細な設定（センターマーカー、表示領域の設定、モノクロ表示、フォーカスアシスト、アスペクト比、画面反転、画面フリーズ、色温度の設定）も可能です。
製品ラインナップ
-
-

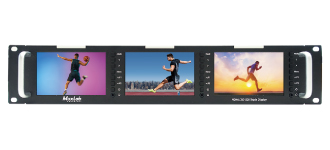

4K30p対応HDMI/3G-SDI

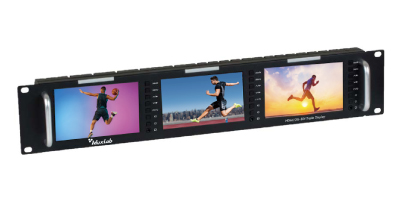

トリプルモニター型番：MUX-PV500840-V2
-
JAN：4522686011775
-
製品特長
-
-
2Uラックマウント
-
3つの独立した5インチTFT LCDディスプレイを僅か2Uスペースにラックマウントできます。
-
-
-

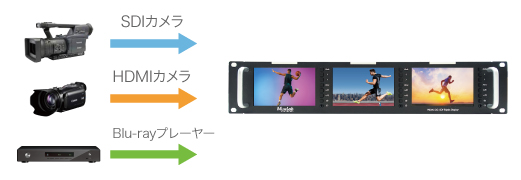

マルチフォーマット入出力
-
各ディスプレイにはHDMI、SDI、コンポジット入力端子を1系統ずつ搭載し、4K30pまでのHDMI、3G/HD/SD-SDI、コンポジットの入力信号に対応します。
各信号のループアウト端子を1系統ずつ搭載し、同一入力信号に限りパススルー出力します。
-
-
-
タリーライト
-
ディスプレイごとにタリーライトを装備し、制御により赤・緑・黄の3色を点灯させることができます。
-
-
-
詳細な設定・調整
-
センターマーカー、表示領域の設定、モノクロ表示、フォーカスアシスト、アスペクト比、画面反転、画面フリーズ、色温度の設定などシーンごとに詳細な設定や調整ができます。
-
-
-
コンパクト設計
-
厚さが僅か34mm（突起部除く）、重さ1.57kgの薄型＆軽量設計です。
-
製品仕様
| 型番 | MUX-PV500840-V2 |
|---|---|
| パネルサイズ | 5インチ |
| パネルタイプ | TFT LCD |
| 解像度 | 1920 x 1200 |
| バックライト | LED |
| ドットピッチ | 0.045（W）x 0.135（H）mm |
| アスペクト比 | 16:9 |
| 輝度 | 500cd/㎡ |
| コントラスト | 500:1 |
| 視野角 | 70°/ 70°（L/R） 50°/ 70°（U/D） |
| 入力信号 | HDMI / 3G-SDI / Video / Audio(L/R) |
| 出力信号 | HDMI / 3G-SDI / Video |
| ヘッドフォン出力 | ミニステレオ 3.5mm （FRONT） |
| HDMIサポートフォーマット | 480i / 480p / 576i / 576p 720p（60/59.94/50/30/29/25/24/23.98） 1080i（60/59.94/50） 1080p（60/59.94/50/30/29.97/25/24/23.98） 4K 3840x2160p（30/29.97/25/24/23.98Hz） 4096x2160p （24Hz） |
| SDIサポートフォーマット | 720p（60/59.94/50/30/29/25/24/23.98） 1080i（60/59.94/50） 1080p（60/59.94/50/30/29.97/25/24/24sF/23.98/23.98sF） |
| HDCP | 1.4 対応 |
| 入出力端子（モニター１面あたり） | HDMI IN x1 / OUT x1 SDI（BNC）IN x1 / OUT x1 BNC IN x1 / OUT x1（CVBS） RCA L x1 / R x1（IN） 3.5mm ミニジャック x1（OUT）（FRONT） ミニUSBコネクター x1 |
| 入出力端子（ユニット全体） | DB15 x1（タリーライト制御用） 2.1mm 電源コネクター x1（付属ACアダプター専用） 4ピン XLRコネクター x1（外部電源用） LANコネクター x1 |
| 入力電圧 | DC9.0～24V |
| 電源 | 12V, 3A |
| 最大消費電力 | 21W |
| 動作環境温度・湿度 | 0～50℃ / 0～95％（結露なきこと） |
| 保管環境温度・湿度 | -20～60℃/ 0～95％（結露なきこと） |
| 認証 | CE, FCC, RoHS |
| 外形寸法（突起物含まず） | 幅 482.6mm x 高さ 88mm x 奥行き 34mm |
| 重量 | 1.57kg |
| 製品保証期間 | 2年 |
