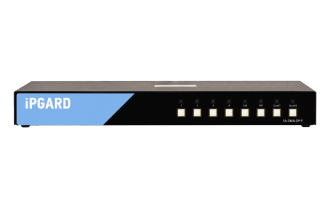

DisplayPort・プレビュー対応4ポートセキュアKVMスイッチ
  • 信号経路分離
  • USBフィルタリング
  • ファームウェア保護
  • 改ざん検知
  • セキュリティ認証（NIAP PP4.0認証）

RoHS

製品概要

１組のキーボード・ディスプレイ・マウス（KVM）で複数のPCを安全に切り替え、操作できます。セキュリティレベルの異なるシステム間での情報漏洩や不正通信を防止するための厳格なセキュリティ対策が施されています。国際的なセキュリティ評価基準NIAP PP4.0認証に準拠しています。
コンピューターは最大4台まで接続可能で、プレビューポートにディスプレイを接続することで、各PCの画面をプレビューすることもできます。さらに、CACポートを備えており、スマートカードや身分証リーダーの安全な切り替えも実現します。
政府、軍事機関への導入実績が多数あります。

製品ラインナップ

  • DisplayPort・プレビュー対応4ポートセキュアKVMスイッチ

    型番：SA-DMN-DP-P
    DisplayPort・プレビュー対応4ポートセキュアKVMスイッチ

    ポート数：4
    画面数：1+P※
    ※ 切り替え操作用ディスプレイとは別にプレビュー用のディスプレイを1台接続できます。

製品特長

  • プレビュー表示機能

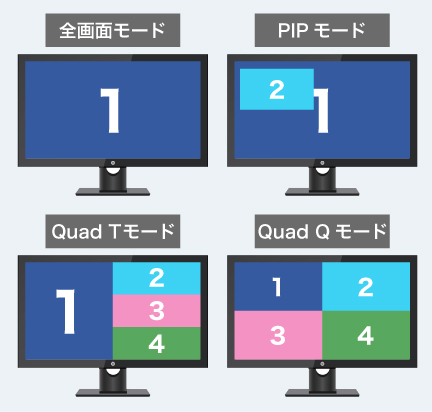

    プレビュー表示機能

    切り替え操作用ディスプレイとは別にプレビュー用のディスプレイを1台接続できます。
    プレビュー画面のレイアウトは、全画面表示、PinP表示、または2種類の4分割表示から選択可能です。

  • 信号経路分離

    信号経路分離

    USB・映像・音声の各入力ポートを物理的・電子的に完全分離し、チャネル間でリソースを共有しない設計により、信号干渉や情報漏洩を防ぎ、安定した高セキュリティ運用を実現します。

    また、ディスプレイ情報（EDID）を静的に保持・隔離し、不正な情報交換や隠れた通信経路（コバートチャネル）を遮断します。

  • USBフィルタリング

    USBフィルタリング

    キーボードやマウスなど特定のUSBデバイスのみを許可し、USBメモリやウェブカメラといった外部USB機器の接続を制限することで、マルウェア感染やデータ流出を防止します。

    許可対象デバイスの一例としてスマートカード（CAC/PIV/生体認証）があり、その信号は専用USBチャネルを通じて選択中のPCにのみ安全に伝送されます。

    さらに、排他的アクセス、管理者によるデバイス登録、KVM切替との同期制御により、認証情報の漏洩や不正使用を防止します。

  • ファームウェア保護

    ファームウェア保護

    再書き込み不可の設計で、不正な改変を防止します。

  • 改ざん検知

    改ざん検知

    改ざん検知シールを実装しています。また、改ざん防止スイッチを搭載しています。

  • セキュリティ認証

    セキュリティ認証

    国際的なセキュリティ評価基準NIAP PP4.0認証に準拠しています。

製品仕様



型番 SA-DMN-DP-P
ビデオ
信号 DisplayPort1.2a
入力端子数 DisplayPort1.2 4
出力端子数 DisplayPort1.2 2(プレビューポート含む)
HDCP 非対応
解像度 3840×2160/30Hz
DDC 5V p-p(TTL）
入力イコライゼーション 自動
入力ケーブル 最長6m
出力ケーブル 最長6m
USB
信号タイプ USB1.1（キーボード・マウス）、USB2.0（CACポート）
入力端子数 USBタイプB 8
出力端子数 USBタイプA キーボード・マウス用 x2、CAC用 x1
エミュレーション USB1.1/USB2.0対応
オーディオ
入力端子 3.5mmステレオミニ 4
出力端子 1
制御
フロントパネル LEDインジケーター付きプッシュボタン
その他
電源 入力：AC100V～240V / 出力：DC12V、3A
本体最大消費電力 　36W
外形寸法(幅x高さx奥行） 幅331ｍmx高さ50mmx奥行き224mm
重量 2.3kg
対応ラックマウント金具 SM-RACK
ラックマウント消費スペース 1U
認証 Common Criteria Validated To NIAP,Protection Profile PSS Ver.4.0、UL、CE、RoHS Compliant、TAA（本体のみ）
動作環境温度/保管環境温度 0 〜 40°C  / -20～60℃
動作環境湿度/保管環境湿度 0〜80%（結露なし）
製品保証期間 1年



システム要件
コンソールポート 対応デバイス
キーボード 有線接続のキーボードおよびテンキーに対応しています。
また、接続された機器が「HID*キーボード」または「HID*マウス」としてPCに認識される必要があります。
※内部にUSBハブ機能や複合デバイス機能を持つ機器には対応していません。
*HID = Human Interface Device。標準的な入力機器として動作するUSBデバイス
ディスプレイ 本機のDisplayPort端子と物理的および論理的に互換性のあるインターフェースを使用する表示装置（例：モニター、プロジェクター）
音声出力 アナログ接続のアクティブスピーカー、またはアナログヘッドホン
マウス／ポインティングデバイス 内部USBハブや複合デバイス機能を持たない有線マウスまたはトラックボール
CAC(Common Access Card) ユーザー認証用のUSBデバイス（USBベースクラス0Bhに分類されるスマートカードクラス）
例：スマートカードリーダー、PIV/CACリーダー、トークン、生体認証リーダー

セキュリティ上の理由により、以下の機器は本機ではサポートしていませんのでご注意ください。

※本機はワイヤレスデバイスに対応していません。ワイヤレスキーボードやワイヤレスマウスは使用しないでください。
※USBハブ機能やUSBポートを内蔵したキーボードには対応していません。標準的な（HID）USBキーボードのみをご使用ください。
※マイク音声入力やライン入力には対応していません。マイク付きヘッドセットやマイクは接続しないでください。
※外部電源を使用するユーザー認証デバイス（CAC）の接続は禁止されています。

一般的なKVMスイッチとの比較

比較 セキュアKVM 一般的なKVM
信号分離 はい（物理的分離） なし
セキュリティ認証 NIAP なし
スマートカード対応 専用ホストバインディングによる安全なパススルー 安全でない
情報漏えい防止 組み込みセキュリティ機能 保護なし
適用場面 高セキュリティおよび
多層ネットワーク環境		 低セキュリティ環境

製品画像

SA-DMN-DP-P

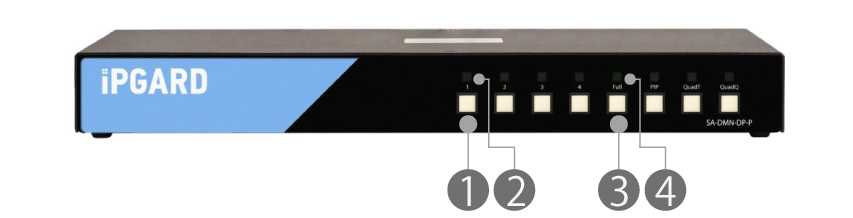

① CAC選択LED：ステータスに応じて点灯・消灯・点滅します。（詳細：7-5参照）
①  ポート選択ボタン：ボタンを押すとコンソールで操作するコンピューターが切り替わります。
②  ポート選択LED:選択中のポートLEDが点灯します。
③  プレビューLED(青)：プレビューに表示されているポートが点灯します。
③ プレビュー選択ボタン：ボタンを押すと選択したプレビュー表示が反映されます。
④ プレビューLED(緑)：選択しているプレビュー表示のポートが点灯します。

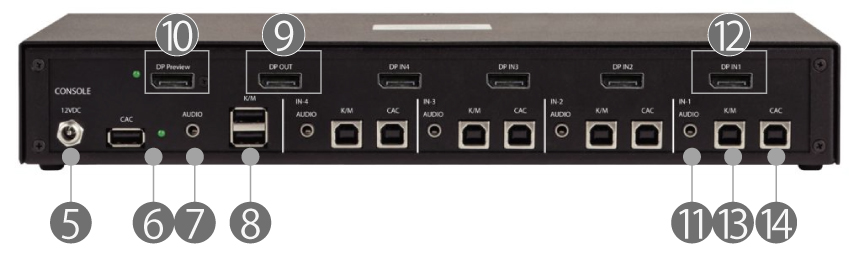

⑤ 電源ジャック：付属の電源アダプターを接続します。



出力端子各種（コンソール）
⑥ CAC ＆ LED：CAC認証済みで動作可能なユーザー認証用USB機器が接続されている場合、LEDが点灯します。
⑦ AUDIO：音声出力が必要な場合は、3.5mmステレオミニケーブルを接続します。
⑧ K/M：キーボード・マウスを接続します。
⑨ DP OUT：表示機器とDisplayPortケーブルで接続します。
⑩ DP Preview：プレビュー用表示機器とDisplayPortケーブルで接続します。



入力端子各種
⑪ AUDIO IN：音声入力が必要な場合は、3.5mmステレオミニケーブルを接続します。
⑫ DP IN：コンピューターとDisplayPortケーブルで接続します。
⑬ K/M IN：コンピューターとUSBケーブルで接続します。
⑭ CAC：ユーザー認証用USB機器を接続する場合、コンピューターとUSBケーブルで接続します。

オプション

KVMケーブル

製品名 長さ 型番
TAA準拠DisplayPort/USB/AUDIO KVMケーブル 1.8m CCDPMMKVM-06-TAA
3m CCDPMMKVM-10-TAA



リモートコントローラー

キーボード・マウス、USBデバイスを遠隔から切り替え操作できます。

製品名 型番
セキュアリモートKVMコントローラー RCS-100-S
セキュアタッチスクリーンKVMコントローラー STC-100-S
