製品概要
１組のキーボード・ディスプレイ・マウス（KVM）で複数のPCを安全に切り替え、操作できます。セキュリティレベルの異なるシステム間での情報漏洩や不正通信を防止するための厳格なセキュリティ対策が施されています。国際的なセキュリティ評価基準NIAP PP3.0認証に準拠しています。
接続可能なコンピューター台数は、モデルにより1台から最大4台まで対応します。また、1つのDisplayPort入力信号を、2つの別々のHDMI出力に変換することで、ディスプレイを拡張して使用できます。すべてのモデルにCACポートを備えており、スマートカードや身分証リーダーの安全な切り替えも実現します。
政府、軍事機関への導入実績が多数あります。

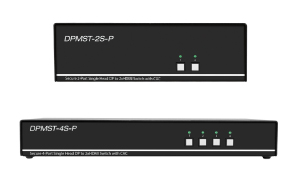

製品ラインナップ
-
-
DisplayPort to 2系統HDMI対応

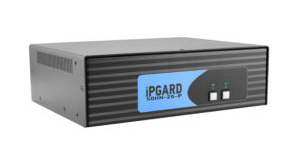

2ポートKVMスイッチ型番：DPMST-2S-P
-
ポート数：2
画面数：2
-
-
-

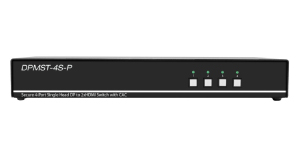

DisplayPort to 2系統HDMI対応

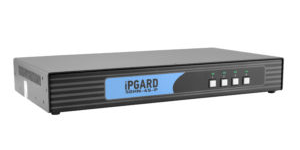

4ポートKVMスイッチ型番：DPMST-4S-P
-
ポート数：4
画面数：2
-
製品特長
-
-
信号経路分離
-
USB・映像・音声の各入力ポートを物理的・電子的に完全分離し、チャネル間でリソースを共有しない設計により、信号干渉や情報漏洩を防ぎ、安定した高セキュリティ運用を実現します。
また、ディスプレイ情報（EDID）を静的に保持・隔離し、不正な情報交換や隠れた通信経路（コバートチャネル）を遮断します。
-
-
-
USBフィルタリング
-
キーボードやマウスなど特定のUSBデバイスのみを許可し、USBメモリやウェブカメラといった外部USB機器の接続を制限することで、マルウェア感染やデータ流出を防止します。
許可対象デバイスの一例としてスマートカード（CAC/PIV/生体認証）があり、その信号は専用USBチャネルを通じて選択中のPCにのみ安全に伝送されます。
さらに、排他的アクセス、管理者によるデバイス登録、KVM切替との同期制御により、認証情報の漏洩や不正使用を防止します。
-
-
-
ファームウェア保護
-
再書き込み不可の設計で、不正な改変を防止します。
-
-
-
改ざん検知
-
改ざん検知シールを実装しています。また、改ざん防止スイッチを搭載しています。
-
-
-
セキュリティ認証
-
国際的なセキュリティ評価基準NIAP PP3.0認証に準拠しています。
-
-
-

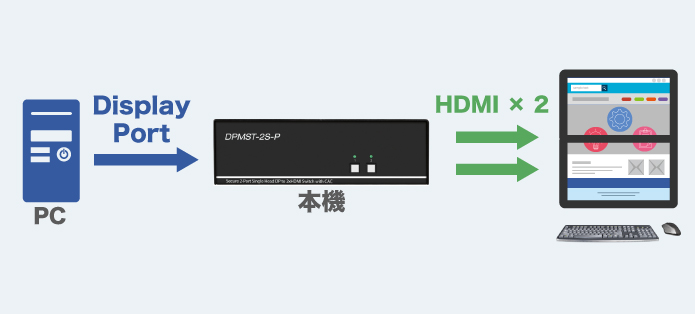

DisplayPort MSTハブ機能搭載
-
DisplayPort MST（Multi-Stream Transport）の入力信号を、2つの別々のHDMI出力に変換することで、ディスプレイを拡張して使用できます。
※ パソコンがMST機能に対応していない場合、画面がブランク表示になる、または1画面のみ表示されるなど、正常に表示されないことがあります。
-
製品仕様
| 型番 | DPMST-2S-P | DPMST-4S-P | |
|---|---|---|---|
| ビデオ | |||
| 信号 | DisplayPort1.2a | ||
| 入力端子数 | DisplayPort1.2 | 2 | 4 |
| 出力端子数 | HDMI | 2 | 2 |
| HDCP | 非対応 | ||
| 解像度 | 3840×2160/30Hz | ||
| DDC | 5V p-p(TTL） | ||
| 入力イコライゼーション | 自動 | ||
| 入力ケーブル | 最長6m | ||
| 出力ケーブル | 最長6m | ||
| USB | |||
| 信号タイプ | USB1.1（キーボード・マウス）、USB2.0（CACポート） | ||
| 入力端子数 | USBタイプB | 4 | 8 |
| 出力端子数 | USBタイプA | キーボード・マウス用 x2、CAC用 x1 | |
| エミュレーション | USB1.1/USB2.0対応 | ||
| オーディオ | |||
| 入力端子 | 3.5mmステレオミニ | 2 | 4 |
| 出力端子 | 1 | 1 | |
| 制御 | |||
| フロントパネル | LEDインジケーター付きプッシュボタン | ||
| その他 | |||
| 電源 | 入力：AC100V～240V / 出力：DC12V、3A | ||
| 本体最大消費電力 | 36W | ||
| サイズ(幅x高さx奥行） | 223mm×66mm×169mm | 223mm x66mm x169mm | |
| 重量 | 1.75kg | 1.91kg | |
| 対応ラックマウント金具 | SM-RACK | SM-RACK | |
| ラックマウント消費スペース | 2U | 1U | |
| 認証 | NIAPP PP 3.0、UL、CE、RoHS Compliant、TAA（本体のみ） | ||
| 動作環境温度/保管環境温度 | 0 ～ 40℃/-20～60℃ | ||
| 動作環境湿度/保管環境湿度 | 0 ～ 80%（結露なし） | ||
| 製品保証期間 | 1年 | ||
2025年9月現在
※パソコンがMST機能に対応していない場合、画面がブランク表示になる、または1画面のみ表示されるなど、正常に表示されないことがあります。
システム要件
| コンソールポート | 対応デバイス |
|---|---|
| キーボード | 有線接続のキーボードおよびテンキーに対応しています。 また、接続された機器が「HID*キーボード」または「HID*マウス」としてPCに認識される必要があります。 ※内部にUSBハブ機能や複合デバイス機能を持つ機器には対応していません。 *HID = Human Interface Device。標準的な入力機器として動作するUSBデバイス |
| ディスプレイ | 本機のHDMI端子と物理的および論理的に互換性のあるインターフェースを使用する表示装置（例：モニター、プロジェクター） |
| 音声出力 | アナログ接続のアクティブスピーカー、またはアナログヘッドホン |
| マウス／ポインティングデバイス | 内部USBハブや複合デバイス機能を持たない有線マウスまたはトラックボール |
| CAC(Common Access Card) | ユーザー認証用のUSBデバイス（USBベースクラス0Bhに分類されるスマートカードクラス） 例：スマートカードリーダー、PIV/CACリーダー、トークン、生体認証リーダー |
セキュリティ上の理由により、以下の機器は本機ではサポートしていませんのでご注意ください。
※本機はワイヤレスデバイスに対応していません。ワイヤレスキーボードやワイヤレスマウスは使用しないでください。
※USBハブ機能やUSBポートを内蔵したキーボードには対応していません。標準的な（HID）USBキーボードのみをご使用ください。
※マイク音声入力やライン入力には対応していません。マイク付きヘッドセットやマイクは接続しないでください。
※外部電源を使用するユーザー認証デバイス（CAC）の接続は禁止されています。
一般的なKVMスイッチとの比較
| 比較 | セキュアKVM | 一般的なKVM |
|---|---|---|
| 信号分離 | はい（物理的分離） | なし |
| セキュリティ認証 | NIAP | なし |
| スマートカード対応 | 専用ホストバインディングによる安全なパススルー | 安全でない |
| 情報漏えい防止 | 組み込みセキュリティ機能 | 保護なし |
| 適用場面 | 高セキュリティおよび 多層ネットワーク環境 |
低セキュリティ環境 |
製品画像
各製品画像をクリックすると拡大表示します。

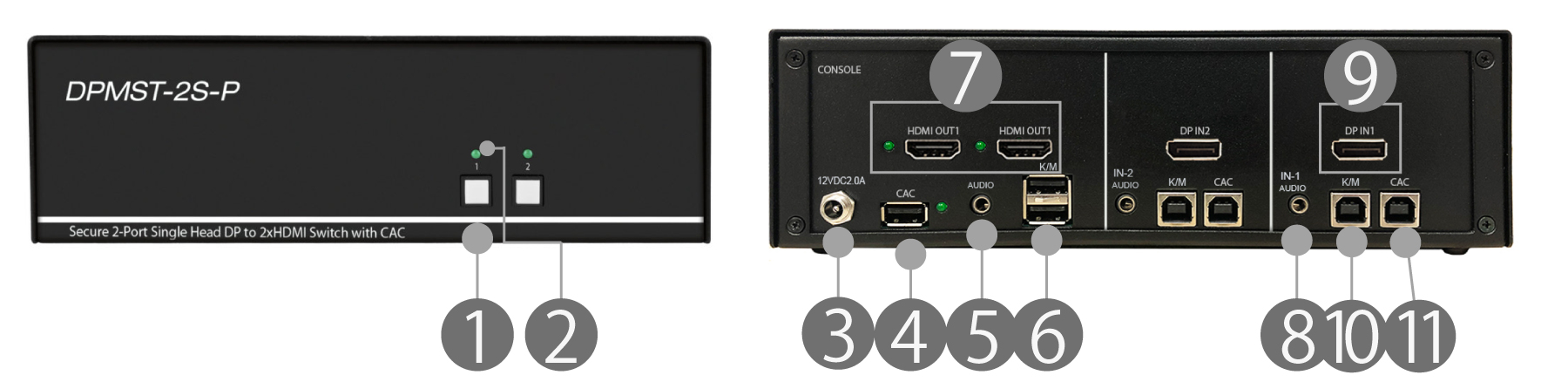

DPMST-2S-P

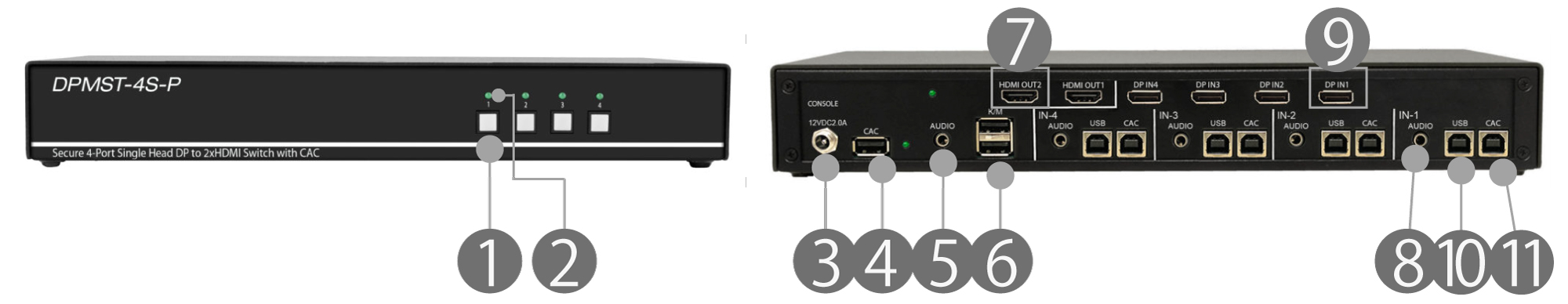

DPMST-4S-P
| ① | ポート選択ボタン（CAC選択LED）：ボタンを押すとコンソールで操作するコンピューターが切り替わります。ステータスに応じてボタンが点灯・消灯・点滅します。 |
| ② | ポート選択LED:選択中のポートLEDが点灯します。 |
| ③ | 電源ジャック：付属の電源アダプターを接続します。 |
出力端子各種（コンソール）
| ④ | CAC ＆ LED：CAC認証済みで動作可能なユーザー認証用USB機器が接続されている場合、LEDが点灯します。 |
| ⑤ | AUDIO：音声出力が必要な場合は、3.5mmステレオミニケーブルを接続します。 |
| ⑥ | K/M：キーボード・マウスを接続します。 |
| ⑦ | HDMI OUT & LED：表示機器とHDMIケーブルで接続します。ディスプレイが接続されている場合、LEDが点灯します。 |
入力端子各種
| ⑧ | AUDIO IN：音声入力が必要な場合は、3.5mmステレオミニケーブルを接続します。 |
| ⑨ | DP IN：コンピューターとDisplayPortケーブルで接続します。 |
| ⑩ | K/M IN：コンピューターとUSBケーブルで接続します。 |
| ⑪ | CAC：ユーザー認証用USB機器を接続する場合、コンピューターとUSBケーブルで接続します。 |
オプション
KVMケーブル
| 製品名 | 長さ | 型番 |
|---|---|---|
| TAA準拠DisplayPort/USB/AUDIO KVMケーブル | 1.8m | CCDPMMKVM-06-TAA |
| 3m | CCDPMMKVM-10-TAA |
リモートコントローラー
キーボード・マウス、USBデバイスを遠隔から切り替え操作できます。
| 製品名 | 型番 |
|---|---|
| セキュアリモートKVMコントローラー | RCS-100-S |
| セキュアタッチスクリーンKVMコントローラー | STC-100-S |
