製品概要
2本のHDMIケーブルを中継可能なHDMIコンセントです。壁面を介してHDMIケーブルの延長が可能です。取付枠一体型コンセントモジュールとフェースプレートのセット構成です。
※ HDMIケーブルの能力や長さの条件によって、伝送可能なケーブル全長や解像度に制限があります。詳細は、以下の使用制限をご確認ください。
製品ラインナップ
| 型番 | 製品名 | JAN | |
|---|---|---|---|
| JM-CM-HDMI | 壁用HDMIコンセント | 4522686009567 | |
使用制限
18Gbps伝送
3840×2160@60p（4:4:4）の4Kフルスペックの18Gbps高速伝送に対応しますが、ソース機器と表示機器間のHDMIケーブル全長が5m以下および、下表の弊社取扱いHDMIケーブルを使用することが前提条件となります。
| 製品名 | 長さ |
|---|---|
| ウルトラフレックスHDMIケーブル | 0.2m、0.5m、1m、1.5m、2m |
| プレミアムHDMIケーブル | 1m、2m、3m |

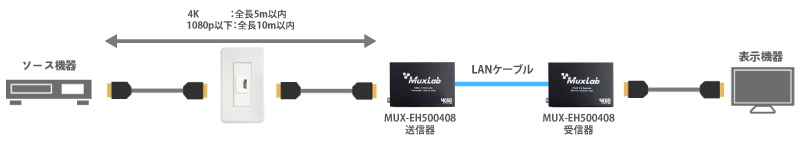

HDMI延長器の併用
当コンセントを介して、HDMI延長器（型番：MUX-EH500408）を用いた延長が可能ですが、ソース機器と当該コンセントの間に、下表に示す当社取扱いのHDMIケーブルをご使用いただいた場合に限り動作保証します。
| 製品名 | 長さ | 対応最大解像度 |
|---|---|---|
| ウルトラフレックスHDMIケーブル | 0.2m、0.5m、1m、1.5m、2m | 4K |
| プレミアムHDMIケーブル | 1m、2m、3m | 4K |
| フレックスHDMIケーブル | 0.3m、5m | 4K |
| フレックスHDMIケーブル | 7m、10m | 1080p |
製品仕様
| コネクター | HDMIタイプA レセプタクル | ||||
|---|---|---|---|---|---|
| 絶縁抵抗 | 100MΩ以上 | ||||
| 耐電圧 | 300V AC | ||||
| 導通抵抗 | 最大30mΩ | ||||
| 動作環境温度/保管環境温度 | 5℃～50℃/-20℃～85℃ | ||||
| 動作環境湿度/保管環境湿度 | 20～90％（結露なきこと）/5～95%（結露なきこと） | ||||
| 付属品1 | フェースプレート（東芝 WDG5413WW） | ||||
| 保証期間 | 1年 | ||||
1 壁面に取り付ける際は、用途に応じてはさみ金具またはボックスを別途ご用意ください。適合はさみ金具は、東芝製NDG4361です。
製品画像
コンセントモジュール/フェースプレート
 ※クリックで拡大 |
 ※クリックで拡大 |
寸法図
コネクター
 ※クリックで拡大 |
モジュール
 ※クリックで拡大 |
ベゼル
 ※クリックで拡大 |
