- 4K/60p（4:4:4)入力対応
- 幾何学補正対応
- 入力映像の分割出力、オーバーラップ機能搭載
- 映像回転・反転表示、2画面同時表示、PIP/POP表示対応
- リモコン、RS-232、USB、ネットワーク経由による外部制御
- 専用制御ソフトGCT対応
- 価格： オープン
製品概要
M811L は、4K/60p入力に対応した幾何学補正ビデオプロセッサーです。本機をプロジェクターとソース機器の間に設置し、入力画像の台形補正・湾曲補正・曲面投写補正などを行うことができます。本機を併用することで、あらゆるプロジェクターの設置自由度を高めることができます。
製品ラインナップ
-
-
M811L
-
4K/60p入力に対応した幾何学補正ビデオプロセッサーです。本機をプロジェクターとソース機器の間に設置し、入力画像の台形補正・湾曲補正・曲面投写補正などを行うことができます。
-
主な機能
-
-
幾何学ひずみ補正
-
※クリックで拡大
投写エリアに幾何学補正の起点となるポイントを最大153点（17×9）表示させて制御し、フラットではないスクリーンへの投写を実現します。また、直線的に調整するリニアリティ補正にも対応します。
-
-
-
スタッキング補正
-
※クリックで拡大
プロジェクター複数台の投影位置を補正し、重ねて投写するスタッキングができます。
-
-
-
コーナー補正
-
※クリックで拡大
コーナーのある壁面などの投射対象物に対して、プロジェクター1台で投写できます。
※コーナー補正が有効な場合は、幾何学補正（ポイント＆リニアリティ補正値）は無効になります。
-
-
-
入力画像の分割＆オーバーラップ
（1入力N出力）
-
※クリックで拡大
GeoBoxのマルチディスプレイ機能を使って、1つの入力画像を分割し、オーバーラップ機能で重なる画像を生成しマルチスクリーンへ投写できます。この時、各GeoBoxに同じ映像ソースを入力する必要があるため、別途映像分配器が必要です。但し、1系統のHDMI入力信号に限りHDMIループアウト端子と別チャンネルHDMI入力端子をHDMIケーブルで接続するだけで、マルチスクリーンへ投写できます。
-
-
-
PinP、POP
（2つのソースを同時投写）
-
2つの入力信号を1画面に表示するピクチャー・イン・ピクチャーに対応します。また、2つの入力信号を左右、上下に表示するPOP（ピクチャー・アウトサイド・ピクチャー）にも対応します。※但し、HDMI-1入力とHDMI-2入力の入力組み合わせのみ設定はできません。
※映像回転（ローテート）設定との併用はできません。
-
-
-
回転表示
-
※クリックで拡大
オリジナル映像の回転が可能です。
-
-
-
反転表示
-
※クリックで拡大
出力先ごとにオリジナル映像の反転（左右、上下、左右+上下）表示が可能
-
-
-
マルチ画面の拡大/縮小表示
-
※クリックで拡大
入力画像のアスペクト比を維持・可変させ、マルチ画面に拡大/ 縮小できます。
※マルチ画面の面数分の本機を使用することで実現可能
-
-
-

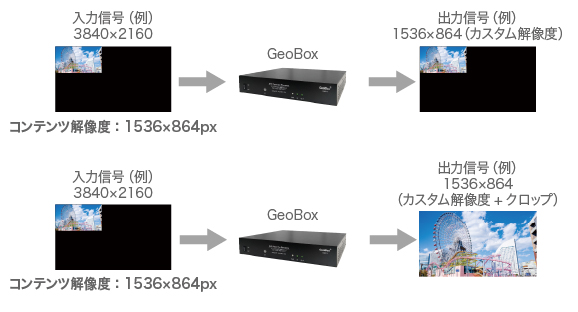

EDIDカスタマイズ
-
※クリックで拡大
水平1024～3840、垂直720～2400の範囲でEDIDのカスタマイズが可能です。
※ソース機器のGPU仕様や機能制限がある場合、設定したEDIDが反映されないことがあります。
-
-
-
専用ソフトウェア GCT
-
※クリックで拡大専用アプリケーションソフト 「GCT（GeoBox Control Tool）」をインストールしたパソコンからUSBまたはネットワーク経由で、本機の各種設定、設定値の保存・呼出、リブート・IN/OUTのリアルタイムステータス監視、ファームウェアのアップデートを行うことができます。
-
製品仕様
| 型番 | M811L | |
|---|---|---|
| 入力端子 | HDMI2.0b | 2 |
| DisplayPort1.2a | 1 | |
| VGA | 1 | |
| 電源ジャック | 1 | |
| 出力端子 | HDMI1.4※1 | 1 |
| HDMI2.0b(ループアウト)※2 | 1 | |
| 制御端子 | RS-232×1、3.5mm IR×1、RJ-45×1、USB-B x1 | |
| HDCP | 入力：HDCP 1.4/2.2 (HDMI)、HDCP1.3 (Display Port）、出力：HDCP1.4 | |
| 動作環境温度/保管環境温度 | 0～45℃/-20～60℃ | |
| 動作環境湿度/保管環境湿度 | 10～90%（結露なきこと） | |
| 最大解像度 | 入力 | 4096×2160/60Hz, 7680×1200/60Hz(RGB 4:4:4)※3 |
| 出力 | 2048×1080/60Hz (15種類の表示解像度から選択可) | |
| 入出力 遅延 | 2フレーム（60Hzの場合、33ms） | |
| 電源アダプター最大消費電力 | 入力：AC100V～240V 出力：DC12V、3.33A 40W | |
| 本体最大消費電力 | DC12V、0.7A、8.4W | |
| 認証 | CE、FCC、RoHS | |
| サイズ | 幅303mm x 奥行164mm x 高さ44mm（突起物含まず）
幅303mm x 奥行175mm x 高さ55mm（突起物含む） |
|
| 重量 | 1.5kg | |
| 対応ラックマウントキット | G404300L0010(1U) | |
| 製品保証期間 | 2年 | |
2023年6月現在
※1 HDMIやDisplayPort入力信号にエンベデッドされた音声は、HDMI出力端子ごとにエンベデッドされ出力します。
※2 HDMIループアウト端子は、HDMI端子に入力したソースをパススルー出力します。HDMI-1入力のみ連動します。
※3 7680×1200/60Hz出力可能な機器が必要です。
対応解像度
| 主な入力解像度 | リフレッシュレート |
| 4096×2160 ※ | 24Hz/25Hz/30Hz/50Hz/60Hz |
| 3840×2400 | 30Hz/60Hz |
| 3840×2160 | 24Hz/25Hz/30Hz/50Hz/60Hz |
| 1920x1080p | 24Hz/25Hz/30Hz/50Hz/60Hz |
| 1920x1080i | 50Hz/60Hz |
| 1280x720p | 50Hz/60Hz |
| 1920×1200、1600×1200、1400×1050、1360×768、1280×1024、1280×800、1280×768、1280×720、1024×768 | 60Hz |
※ 4096x2160pの入力自体可能ですが、本機では同解像度のEDID設定をすることができません。
| 出力解像度 | リフレッシュレート |
| 2048×1080 | 60Hz |
| 1920×1200 | 30Hz/60Hz |
| 1920x1080p | 24Hz/30Hz/50Hz/60Hz |
| 1360×768 | 60Hz |
| 1280×1024 | 60Hz |
| 1280×800 | 60Hz/120Hz |
| 1280×720 | 60Hz/120Hz |
| 1024×768 | 60Hz/120Hz |
製品画像
フロントパネル
| ① | 電源オン/オフ スイッチ | 電源をオフにすると、その時点の設定を記憶します。電源をオンにすると、電源をオフにした際に記憶した設定で表示します。 |
| ② | Out ボタン | 出力解像度を選択します。 |
| ③ | In ボタン | 各種入力信号を選択します。 |
| ④ | Profile ボタン | Profile（プリセット）を呼び出します。 |
| ⑤ | Info ボタン | 入出力解像度、ファームウェアバージョンを確認できます。 |
| ⑥ | IR | リモコンの受光部 |
| ⑦ | Menu/Exit ボタン | OSD画面を表示・非表示 |
| ⑧ | カーソルボタン | 各種設定の選択や決定ボタン |
| ⑨ | Warpボタン | Warpボタンを押すとOSD>Anyplace>3×3,5×3,9×5,Wallを表示。 |
| ⑩ | Patternボタン | テストパターンを表示。 |
リアパネル
| ① | HDMI出力端子 | 表示機器と接続します。 |
| ② | HDMI LOOP OUT端子 | ③のHDMI入力端子に入力したHDMI信号をパススルー出力します。1つの入力ソースを2画面以上のマルチ画面構成する場合などに使用します。 |
| ③ | HDMI-1入力端子 | HDMIソース機器を接続します。 |
| ④ | HDMI-2入力端子 | HDMIソース機器を接続します。②のHDMI LOOP OUT端子とは連動しません。 |
| ⑤ | DP入力端子 | DisplayPortソース機器を接続します。②のHDMI LOOP OUT端子とは連動しません。 |
| ⑥ | VGA入力端子 | VGAソース機器を接続します。②のHDMI LOOP OUT端子とは連動しません。 |
| ⑦ | 電源ジャック | 付属のACアダプターを接続します。 |
| ⑧ | IR Ext | リモコン受信部を外部に延長します。 |
| ⑨ | Ethernex端子 | 専用アプリケーションソフトGCTをインストールしたPCとネットワーク接続します。 |
| ⑩ | USB端子 | 専用アプリケーションソフトGCTをインストールしたPCとUSB接続します。 |
| ⑪ | RS-232端子 | RS-232コマンドを入出力します。 |
| ⑫ | Resetボタン | 5秒間長押しすると設定情報を含め全て初期化します。 |
オプション製品・サービス
オプション製品
| 製品画像 | 製品名 | 製品概要 |
|---|---|---|
 |
GeoBoxラックマウントキット（型番：G404300L0010） | 1Uスペースにラックマウントできます。 |
 |
4KフルペックHDMIケーブル（型番：HAM/PE003M） | ループ端子接続に推奨HDMIケーブルです。 長さ：0.3m 外径：8mm カラー：チャコールグレー |
 |
4K プレミアムHDMIケーブル （型番：PHAM/PE0*M） ※ *は長さ（例 1mの場合、HAM/PE01M） |
4K/60p入力時、推奨HDMIケーブルです。 長さ：1m/2m/3m 外径：6mm（1m/2m）、7.3mm（3m） カラー：ブラック |
 |
HDMI延長器 （型番： MUX-EH500451） |
1本のLANケーブルHDMI、リモコン信号を最長70m延長 |
 |
4K/60p対応HDMIオーディオ分離器 （型番：MUX-CH500436） |
入力した4K/60pまでのHDMI信号にエンベデッド（重畳）された音声をデジタル・アナログ音声に分離（デエンベッド）出力可能。 |
 |
GeoBoxプロファイル切り替え専用リモコン | GeoBoxシリーズ本体に保存したプロファイルデータを、ワンプッシュで呼び出せるリモートコントローラーです。 付属のリモコンに比べて、ボタン数を減らし、操作性も向上させました。さらに持ちやすいスリムな形状でストレスフリーな操作が可能です。 |
延長保証サービス
| サービス画像 | サービス名 | サービス概要 |
|---|---|---|
 |
延長保証サービス | 製品を安心してお使いいただくために、通常の無償保証（1年または2年のセンドバック保証）に加え、ご指定された年数の製品保証期間延長と代替機の先行発送（先出しセンドバック）を提供する有償のサービスです。 |
