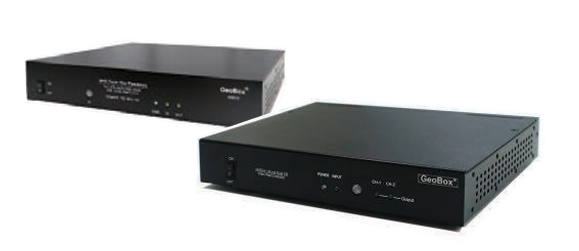

GeoBoxによるLEDビジョン・ウォールソリューション

製品概要

プログラマブル出力、スケーリング、クロップ、幾何学補正設定に対応

GeoBoxの一部製品には、出力解像度を柔軟に設定できるプログラマブル出力機能を搭載しています。
LEDや特殊ディスプレイなど、一般的な映像機器では対応が難しいカスタム解像度にも対応できます。
また、GeoBoxの幾何学補正機能搭載モデルは、既存のマルチプロジェクションシステムから曲面LEDスクリーンへの移行に最適です。

用途例

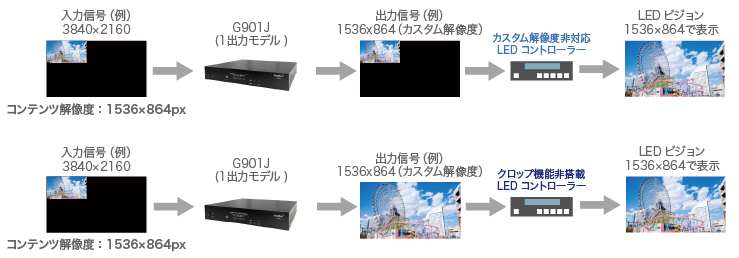

制約のあるLEDコントローラーとの組み合わせ

横長LEDウォール

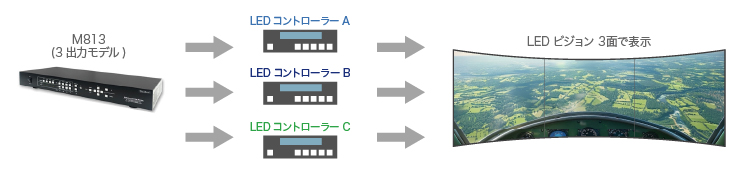

シミュレーター向け曲面LEDスクリーン

既存のマルチプロジェクションシステムから曲面LEDスクリーンへの移行に最適です。幾何学補正機能搭載のGeoBoxであれば、高精度な位置合わせに加え、LEDごとに最適な出力解像度を設定できるため、映像境界部の色ずれや表示ムラを抑えたシームレスな表示を実現します。

GeoBox プロブラマブル出力対応機種

型番	出力数	プログラマブル出力	出力解像度/リフレッシュレート（1出力あたり）		最大ピクセルクロック（1出力あたり）
			設定可能範囲※2
			水平	垂直
幾何学補正機能搭載モデル
UD101	1	◯※1	720～4096	480～2400	600MHz
M811	1	◯※1	640～2048	480～1200	164MHz
M811L	1	◯※1	800～2048	600～1200	164MHz
UD102	2	◯※1	720～4096	480～2400	600MHz
M812	2	◯※1	640～2048	480～1200	164MHz
G812	2	◯※1	640～2048	480～1200	164MHz
UD103	3	◯※1	720～4096	480～2400	600MHz
M813	3	◯※1	640～2048	480～1200	164MHz
UD104	4	◯※1	720～4096	480～2400	600MHz
M814	4	◯※1	640～2048	480～1200	164MHz
G814	4	◯※1	640～2048	480～1200	164MHz
幾何学補正機能非搭載モデル
G901J	1	◯	640～7680	480～3840	600MHz
S901	1	◯	640～7680	480～3840	600MHz
G902	2	◯	640～4096	480～3840	600MHz
G406S	2	◯	800～2048	600～1200	164MHz
G904	4	◯	640～4096	480～3840	600MHz
G405L	4	◯※1	800～2048	600～1200	164MHz
G406L	4	◯※1	800～2048	600～1200	164MHz
G406	4	◯※1	800～2048	600～1200	164MHz
G408	8	◯※1	800～2048	600～1200	164MHz

※1 2026年6月公開のファームウェアアップデートにより対応します。

※2 解像度とリフレッシュレートの組み合わせにより最大ピクセルクロックを超えた場合、範囲について制限が生じます。詳細は各機種の取扱説明書をご参照ください。
