GeoBox S914 HDMI分配器（1入力4出力）

製品概要

4K60p(4:4:4)、8K2K(7680×2160)の入出力に対応したHDMI分配器です。1台のソース機器のHDMI信号を4台までのシンク機器に分配できます。3種類EDIDモード、EDIDカスタマイズ、4K→1080pダウンスケーリング、カラー変換機能を搭載しています。エッジブレンディングプロセッサーGeoBox G112と組み合わせて、コストを抑えたマルチプロジェクションシステムの構築も可能です。

多段接続に対応し、100台超の表示機器に分配表示できるカスケード接続も可能。省スペース設計により、床下などの狭いスペースにも設置できます。

製品ラインナップ

GeoBox HDMI分配器（1入力4出力）

型番：S914

製品特長

高解像度対応

4K/60p(4:4:4）、8K2K（7680×2160/30Hz）、8K1K（7680×1200/60Hz）、2K8K（2160X7680/30Hz）、1K8K（1200X7680/60Hz）などの高解像度に対応します。600MHz以下の解像度であれば分配できます。

8K2K、8K1K、2K8K、1K8K出力可能な機器が必要です。
EDIDマネージメント／エミュレート機能

3種類EDIDモードを搭載し、システムに合わせたEDID設定が可能です。

さらに水平は1024～4080を8ピクセル刻み、垂直は720～3840を1ピクセル刻みでEDIDのカスタマイズが可能です。
自動ダウンスケーリング・カラー変換

※クリックで拡大

本機の出力端子に接続された表示機器ごとのEDIDを分析し、4K→フルHDダウンスケーリング、4:4:4→4:2:0カラー変換を全自動で行います。4K対応モニター、1080p対応モニターの混在した接続環境でも分配出力が可能です。
専用ソフトウェア GCT

専用アプリケーションソフト「GCT（GeoBox Control Tool）」をインストールしたパソコンからUSBまたはネットワーク経由で、EDIDのカスタマイズ、内蔵EDID選択、リブート、出力端子ごとに信号ON/OFF、ファームウェアのアップデートが可能です。
長距離分配に対応

※クリックで拡大

自動イコライゼーションテクノロジーにより、長尺ケーブルの接続や安定した伝送を実現します。

当社HDMI光ケーブルを組み合わせ、本機と表示機器間を最大100m延長ができます。
GeoBoxシリーズ製品と組み合わせて機能をアップ

※クリックで拡大

GeoBoxシリーズのエッジブレンディングプロセッサーやマルチディスプレイコントローラーと組み合わせ、ローコストで多彩なマルチプロジェクション・マルチディスプレイ表示が可能となります。

組み合わせ事例はこちら

製品仕様

型番		S914
JAN		4710495240435
入力端子	HDMI2.0b	1
入力端子	電源ジャック	1
出力端子	HDMI2.0b※1	4
制御端子		RJ-45×1、USB-B x1
ESD保護		±8kV（エアギャップ電）、±4kV（接触放電）
データレート/ピクセルクロック		最大18Gbps/最大600MHz
HDCP		入出力：HDCP 1.4/2.2
HDR		対応（Copy/Mixed EDIDモード時）
動作環境温度/保管環境温度		0～40℃/0～70℃
動作環境湿度/保管環境湿度		5～90%（結露なきこと）
最大解像度		7680×2160@30Hz 7680×1200@60Hz 4096×2160@60Hz 3840×2400@60Hz 3840×2160@60Hz
色深度（各色）		8bit、10bit、12bit
ケーブル最長距離※2	1080p	入力側：20m (HAM/PE200M) 出力側：100m (JM-AM0100、JM-DAM0100）
ケーブル最長距離※2	4K	入力側：7m (HAM/PE070M) 出力側：100m（JM-AM0100、JM-DAM0100）
電源アダプター最大消費電力		入力：AC100V～240V / 出力：DC12V、1A / 12W
本体消費電力	最大	DC12V、0.24A 3W
本体消費電力	待機	DC12V、0.16A 2W
認証		CE、FCC、RoHS
サイズ		幅194mm x 奥行98mm x 高さ26mm
重量		458g
製品保証期間		2年

※1 CEC / ARC / HEC非対応。

※2 当社HDMIケーブルを使用し当社内での環境で実測した目安の値です。すべての環境でのケーブル長を保証するものではありません。

<動作確認済みHDMIケーブルリスト>

製品名	最長	対応解像度		S914接続先
ウルトラハイスピードHDMIケーブル	3m	4K	1080p	入力側	出力側
4KプレミアムHDMIケーブル	3m	○	○	○	○
ウルトラフレックスHDMIケーブル	2m	○	○	○	○
フレックスHDMIケーブル	7m	○	○	○	○
フレックスHDMIケーブル	20m	ー	○	○	○
8K対応HDMI光ケーブル（2022年末発売予定）	100m	○	○	ー	○
HDMI光アーマーケーブル	100m	○	○	ー	○
着脱式HDMI光アーマーケーブル	100m	○	○	ー	○
着脱式HDMI光ケーブル	100m	ー	○	ー	○
4KフルスペックアクティブHDMIケーブル	20m	○	○	ー	○
アクティブHDMIケーブル	15m	ー	○	ー	○
アクティブHDMIケーブル	30m	ー	○	ー	○

製品画像

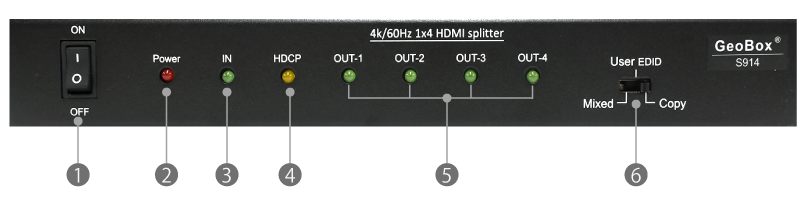

フロントパネル

①	電源オン/オフスイッチ	電源をオフにすると、その時点の設定を記憶します。電源をオンにすると、電源をオフにした際に記憶した設定で表示します。
②	Power LED	本体に電源が入ると赤色に点灯します。点灯中に専用アプリケーションソフトGCT(GeoBox Control Tool)から電源をオフにすると赤色に点滅します。
③	Input LED	入力信号を検出すると緑色に点滅します。表示機器との接続が完了した際に緑色に点灯します。
④	HDCP LED	HDCPソースを入力すると黄色に点灯します。
⑤	Output LED	表示機器を検出すると緑色に点滅します。ソース機器との接続が完了した際に緑色に点灯します。
⑥	DIPスイッチ	3種類のEDIDモードから選択します。
	Mixed	出力端子に接続した全ての表示機器のEDIDを分析し、全ての表示機器が表示可能なEDIDデータをソース機器に送信します。
	User EDID	専用アプリケーションソフトGCT（GeoBox Control Tool）で選択した内蔵EDIDデータまたはカスタマイズEDIDデータをソース機器に送信します。
	Copy	OUT-1(HDMI出力端子)に接続した表示機器のEDIDデータをソース機器に送信します。

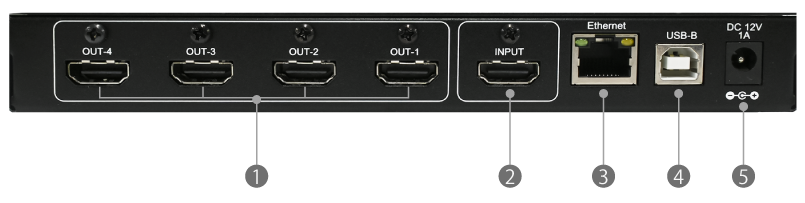

リアパネル

①	HDMI出力端子	HDMI表示機器を接続します。
②	INPUT入力端子	HDMIソース機器を接続します。
③	Ethernet	専用アプリケーションソフトGCTをインストールしたPCとネットワーク接続します。
④	USB端子	専用アプリケーションソフトGCTをインストールしたPCとUSB接続します。
⑤	電源ジャック	付属の電源アダプターを接続します。
