• 4Kフルスペックの18Gbps伝送に対応するHDMI光ケーブル
  • アーマー(ステレンス鋼)採用により優れた耐圧・強靭性と柔軟性を両立
  • 外部電源不要の省電力IC設計
  • 保守性の高いコネクター着脱タイプ
  • 長さ:10m/15m/20m/30m/40m/50m/75m/100mをラインナップ
  • 価格:オープン

RoHS

製品概要

18Gbps伝送に対応したコネクター着脱が可能なHDMI光アーマーケーブルです。長さは、10m~100mで全8種。光ファイバーとワイヤーをアーマー(ステレンス鋼)で覆うことで耐圧・強靭性を強化、アーマーを螺旋状にしたことで柔軟性にも優れています。


製品の特長

4K60Pフルスペック映像を最長100m伝送

3840×2160@60p(4:4:4)の4Kフルスペックの18Gbps高速伝送に対応しています。


優れた耐圧・強靭性と柔軟性を両立

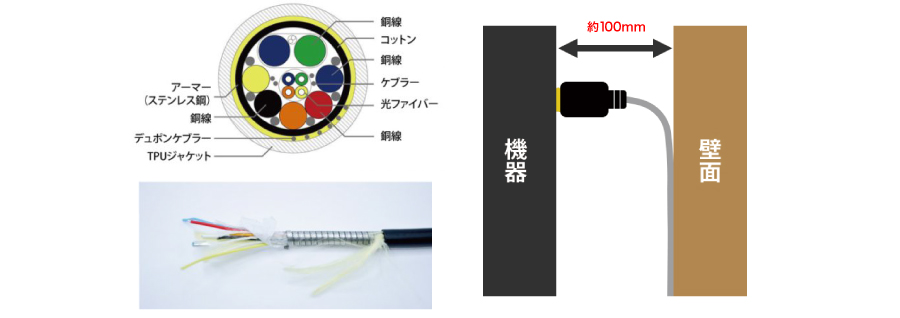

タイトバッファ被膜、TPUジャケットの採用に加え、光ファイバーとワイヤーをアーマー(ステンレス鋼)で覆うことで耐圧・強靭性を強化、アーマーを螺旋状にしたことで柔軟性にも優れます。


保守性の高いコネクター着脱タイプ

コネクター先端部を取り外し可能な着脱タイプのため、挿抜が多い用途でHDMIコネクターが壊れてしまうケースでもオプションの

専用HDMIコネクター(型番:DAM-HDMI)と取替えて使用することができます。


抜け落ち防止デザイン

HDMIタイプAモールド部の両側面からネジ止めすることでHDMIタイプDコネクターの抜け落ちを防止します。(ネジは装着されています)


非常時に備えた安心設計

本製品は、省電力IC 搭載により、接続するソース機器や表示機器のHDMI 端子からの
供給電源のみで稼働しますが、さらに、接続機器からの電力が規格に満たない・不安
定で十分な電力を得られないような非常時に備えUSB-HDMI 給電ケーブルが付属して
います。わずかなリスクも排除する安心仕様です。
以下のような場合には、ソース機器に接続する端子への給電をお試しください。

– 18Gbpsで表示が安定しない場合
– 変換アダプターを使用し表示が安定しない場合


HDMIタイプD端子搭載カメラを1本で接続

コネクター先端部を外した場合、HDMIタイプD(マイクロ)として使用できます。HDMIタイプD(マイクロ)端子搭載カメラとHDMIタイプA端子搭載の表示機器を当ケーブル1本で長距離接続も可能です


接続制限

イコライザー内蔵のアクティブケーブルは、1台のソース機器と1台の表示機器を直接接続する場合のみ動作保証

スイッチャー、延長器、分配器などを介在する環境下で当該ケーブルを接続する場合、相性問題が発生する可能性があるため動作保証外です



【ケース1:動作保証】



【ケース2:動作保証外(正常に出画する可能性が高い接続方法)】



ケース2の接続による動作確認済みデバイス

メーカー 型番 製品名
VNS G406、G406S、G406L、G408、G405L、G413 マルチディスプレイコントローラー
VNS G116、G-106、G-105 幾何学補正・ビデオプロセッサー
VNS M801、M802、M803、M804
G802、G804
エッジブレンディングプロセッサー
MuxLab MUX-CH500438 ビデオスケーラー
MuxLab MUX-CH500436 HDMIオーディオ分離機
MuxLab MUX-DH500421 HDMI分配器
SHINYBOW SB-5652U2、SB-5654U2、SB-5658U2 HDMI2.0分配器



【ケース3:動作保証外(正常に出画しない可能性が高い接続方法)】



【ケース4:動作保証外(正常に出画しない可能性が高い接続方法)】


製品仕様

コネクター ソース機器側 HDMIタイプA19ピン オス x1(コネクター部)

HDMIタイプD19ピン オス x1(光ケーブルとコネクターの接続部)

表示機器側 HDMIタイプA19ピン オス x1(コネクター部)

HDMIタイプD19ピン オス x1(光ケーブルとコネクターの接続部)

コネクター最大幅 HDMIタイプA:21mm HDMIタイプD:18mm
最大伝送速度 18Gbps
HDCP HDCP1.4、HDCP2.2
HDR 対応
CEC 対応
ARC 対応
EHC(HDMIイーサネットチャンネル) 対応
電源1 DC5V、1A以下(通常は外部電源不要)
カラー
ケーブルタイプ アーマーハイブリッド(OM3石英ファイバー + 銅線)
アーマー材質 200Cu ステンレス鋼
ケーブル外皮 TPU
ケーブル直径 5.8±0.2mm
ケーブル重量 JM-DAM0010 JM-DAM0015 JM-DAM0020 JM-DAM0030
980g 1,220g 1,530g 1,950g
JM-DAM0040 JM-DAM0050 JM-DAM0075 JM-DAM0100
2,900g 3,300g 4,950g 6,600g
ケーブル曲げ半径 29mm(常設時)、10mm(瞬間)
ケーブル許容張力 80kg(800N)
ケーブル圧壊強度 200kg(2000N)
適合接続2 制限あり
ケーブル方向性3 あり
最大解像度 4K2K@60Hz (YUV/RGB4:4:4)
動作環境温度/保管環境温度 0~50℃/-40~70℃
動作環境湿度/保管環境湿度 10~80%(結露なきこと)
付属品1 USB給電ケーブル 2本、HDMIタイプAコネクター 2個(装着済)
保証期間 1年

<ケーブル接続、設置時のご注意>
ケーブルを機器に接続する際は、コネクターの根本部分を持ち、真っ直ぐ抜き差ししてください。斜めに力を掛けたり、ケーブル部分を持って引っ張ると破損の原因になります。また接続後もコネクター部分に負荷が掛からないよう十分ご注意ください。
一般的にHDMIケーブルのコネクターはケーブルの自重に耐え得るようには設計されておりません。

以下のような場合には、ソース機器に接続する端子への給電をお試しください。
– 18Gbpsで表示が安定しない場合
– 変換アダプターを使用し表示が安定しない場合

制限あり=1台のソース機器と1台のディスプレイを本ケーブルで直結する以外(スイッチャー、延長器、分配器を介す)の接続や本ケーブル同士の接続は、動作保証外です。

ケーブルに方向性がありますので、配線する際はご注意ください。

4K/2K対応表

解像度 リフレッシュレート 色差信号 色深度 対応
3840×2160 30p 4:2:2 8/10/12bit
3840×2160 30p 4:4:4 8/10/12bit
3840×2160 60p 4:2:0 8bit
3840×2160 60p 4:4:4 8bit
3840×2160 60p 4:2:2 8/10/12bit
4096×2160 30p 4:2:2 8/10/12bit
4096×2160 30p 4:4:4 8/10/12bit
4096×2160 60p 4:2:0 8bit
4096×2160 60p 4:4:4 8bit
4096×2160 60p 4:2:2 8/10/12bit



動作確認済み4K/2K表示機器リスト

メーカー 型番 解像度
Murideo SIX-A 3840×2160@60p(4:4:4)
MuxLab MUX-A500831 3840×2160@60p(4:4:4)
パナソニック TH-40CX700 3840×2160@60p(4:4:4)
SONY KJ-49X9000F 3840×2160@60p(4:4:4)



動作確認済み4K/2Kソース・グラフィックカード機器リスト

メーカー 型番 解像度
Murideo SIX-G 3840×2160@60p(4:4:4)
MuxLab MUX-G500830 3840×2160@60p(4:4:4)
SONY UBP-X800 3840×2160@60p(4:4:4)
ELSA GTX1080 3840×2160@60p(4:4:4)
BrightSign BS/XT244 3840×2160@60p(4:2:0)
BrightSign BS/XT1144 3840×2160@60p(4:2:0)
BrightSign BS/XD234 3840×2160@60p(4:2:0)
BrightSign BS/XD1034 3840×2160@60p(4:2:0)
パイオニア BDP-3140 1920×1080@60p(4:4:4)

オプション

製品画像 製品名 製品概要
JM-DAMシリーズ専用HDMIコネクター

型番:DAM-HDMI

JAN:4522686009178

JM-DAM専用HDMIタイプAコネクターです。予備・保守などで必要な際のみ、別途お求めください。抜け防止用のネジが2個付属。

ラインナップ

型番 長さ 外径 JAN
JM-DAM0010 10m 5.8mm 4522686009048
JM-DAM0015 15m 5.8mm 4522686009055
JM-DAM0020 20m 5.8mm 4522686009062
JM-DAM0030 30m 5.8mm 4522686009079
JM-DAM0040 40m 5.8mm 4522686009086
JM-DAM0050 50m 5.8mm 4522686009093
JM-DAM0075 75m 5.8mm 4522686009109
JM-DAM0100 100m 5.8mm 4522686009116
