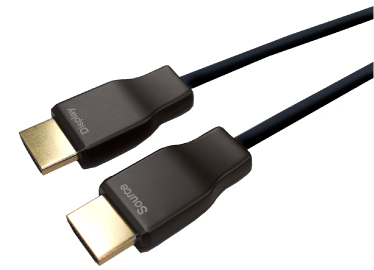

8K対応HDMI光アーマースリムケーブル
  • 8K対応の48Gbps伝送に対応するHDMI光ケーブル
  • 外径3.8mmの超極細設計&アーマー採用により優れた耐圧・強靭性と柔軟性を両立
  • 外部電源不要の省電力IC設計
  • 長さ：10m/15m/20m/30mをラインナップ
  • 価格：オープン
  • 2026年秋発売予定

RoHS

製品概要

外径3.8mmの超極細設計と、アーマード構造による高い耐久性、TPUジャケットによる優れた柔軟性を兼ね備えたHDMI光アーマースリムケーブルです。
HDMI 2.1対応、最大48Gbpsの高速伝送を実現。最小曲げ半径38mmの優れた施工性により、ラック内や配管内など限られたスペースでの配線にも最適です。
最長30mまで安定した信号伝送が可能で、外部電源不要のプラグアンドプレイ設計を採用しています。

製品ラインナップ

型番 長さ 外径 JAN 想定売価
JM-SAM0010 10m 3.8mm 4522686012697 28,600円
JM-SAM0015 15m 3.8mm 4522686012703 31,900円
JM-SAM0020 20m 3.8mm 4522686012710 35,200円
JM-SAM0030 30m 3.8mm 4522686012727 41,800円

製品特長

  • 優れた耐圧・強靭性と柔軟性を両立

    タイトバッファ被膜、TPUジャケットの採用に加え、光ファイバーとワイヤーをアーマーで覆うことで耐圧・強靭性を強化、アーマーを螺旋状にしたことで柔軟性にも優れます。

    ※クリックで拡大

  • 光ファイバーによる安定した超高速伝送を実現

    HDMIの長距離、超高速伝送で肝となるTMDSチャネルに石英ファイバーを採用し、HDMIの電気信号を光に変換し伝送することで、電気信号の減衰による信号劣化を防ぎます。

  • 外部給電不要

    本製品は、省電力IC 搭載により、接続するソース機器や表示機器のHDMI 端子からの供給電源のみで稼働します。

製品仕様



ケーブル型番 JM-SAM0010 JM-SAM0015 JM-SAM0020 JM-SAM0030
長さ 10m 15m 20m 30m
最大伝送速度 48Gbps
コネクター最大幅 19mm
HDCP 2.3/2.2/1.4
Dynamic HDR 対応
CEC 対応
ARC 対応
EHAC（HDMIイーサネットチャンネル） 対応
カラー ブラック
ケーブル構造 アーマーハイブリッド（OM3石英ファイバー + 銅線）
アーマー材質 200Cu ステンレス鋼
ケーブル外皮 TPU
ケーブル直径 3.8±0.2mm
ケーブル曲げ半径 38mm（常設時）、10mm（瞬間）
ケーブル許容張力 400N
適合接続 ※1 制限あり
ケーブル方向性 ※2 あり
最大解像度 7680×4320/60Hz(YUV4:2:0)
動作環境温度/保管環境温度 0～50℃/-40～70℃
動作環境湿度/保管環境湿度 10～80%（結露なきこと）
保証期間 1年



＜ケーブル接続、設置時のご注意＞
ケーブルを機器に接続する際は、コネクターの根本部分を持ち、真っ直ぐ抜き差ししてください。斜めに力を掛けたり、ケーブル部分を持って引っ張ると破損の原因になります。また接続後もコネクター部分に負荷が掛からないよう十分ご注意ください。
一般的にHDMIケーブルのコネクターはケーブルの自重に耐え得るようには設計されておりません。

＜表示機器（ディスプレイ、プロジェクターetc）の独自電源管理機能利用時のご注意＞
一部の表示機器との接続において、表示機器独自の電源管理機能を利用する際に、ソース機器の出力を止めて表示機器の電源Off/Onを行った場合、正しく動作しないことがあります。

※1 制限あり=1台のソース機器と1台のディスプレイを本ケーブルで直結する以外（スイッチャー、延長器、分配器を介す）の接続や本ケーブル同士の接続は、動作保証外です。
※2 ケーブルに方向性がありますので、配線する際はご注意ください。



接続制限

イコライザー内蔵のアクティブケーブルは、1台のソース機器(HDMI端子からHDMI信号源を出力する機器)と1台の表示機器を直接接続する場合のみ動作保証します。スイッチャー、延長器、分配器、変換アダプターなどを介在する環境下で当該ケーブルを接続する場合、相性問題が発生する可能性があるため動作保証外です。


ケース1：動作保証



ケース2：動作保証外（正常に出画する可能性が高い接続方法）



ケース2の接続による動作確認済みデバイス
メーカー 型番/シリーズ 製品名
VNS G406、G406S、G406L、G408、G405L、G902、G904 マルチディスプレイコントローラー
VNS UD101L、M811L、G111、G901J イメージプロセッサー
VNS UD100シリーズ、M810シリーズ、G812、G814、G112 エッジブレンディングプロセッサー
VNS S901、S902、S914 スイッチャー、分配器
MuxLab MUX-CH500514 HDMIオーディオディエンベデッダー
MuxLab MUX-CH500438-V2 HDMIスケーラー



ケース3～5動作保証外（正常に出画しない可能性が高い接続方法）

中継器（スイッチャー、延長器、分配器など）、変換アダプターを介在する環境下で当該ケーブルを接続する場合、当該ケーブル内蔵のICが稼働するために必要な電力を得られない可能性があるため動作保証外です。
